Guide technique des élingues câble acier : choix, CMU, utilisation, contrôle et entretien

Les élingues câble acier sont des accessoires de levage utilisés pour assurer la liaison entre une charge et un appareil de levage : palan, pont roulant, grue, potence, treuil ou équipement de manutention. Elles sont appréciées pour leur résistance mécanique, leur tenue à l’abrasion, leur souplesse relative selon la construction du câble, et leur capacité à répondre à de nombreuses situations de levage en atelier, sur chantier, en industrie, en maintenance ou en travaux forestiers.

Choisir une élingue câble ne consiste pas seulement à sélectionner un diamètre ou une longueur. Il faut tenir compte de la charge à lever, du mode d’élingage, du nombre de brins, de l’angle de travail, du type de terminaison, de l’environnement d’utilisation et de l’état réel de l’accessoire avant chaque opération. Une élingue câble mal choisie, mal utilisée ou détériorée peut entraîner une chute de charge, une rupture d’accessoire ou un basculement dangereux.

Ce guide a pour objectif de donner les repères essentiels pour comprendre, choisir, utiliser et contrôler correctement une élingue câble acier. Pour une sélection adaptée à votre application, Corderie Weiss propose différentes configurations d’élingues câble : élingues câble 1 brin, élingues à boucles épissées, élingues avec crochet à verrouillage automatique, élingues de débardage avec choker coulissant ou élingues spécifiques selon les contraintes de terrain.

Qu’est-ce qu’une élingue câble acier ?

Une élingue câble acier est un accessoire de levage fabriqué à partir d’un câble métallique composé de fils d’acier assemblés en torons. Ces torons sont eux-mêmes enroulés autour d’une âme textile ou métallique selon la construction du câble. L’élingue est ensuite équipée de terminaisons adaptées : boucles manchonnées, boucles épissées, cosses, crochets, choker coulissant ou accessoires de liaison.

Dans les applications courantes de levage, les câbles utilisés pour les élingues sont généralement de construction 6 torons, par exemple 6×19 ou 6×36. Un câble 6×19 est souvent plus résistant à l’usure mais plus rigide, tandis qu’un câble 6×36 offre généralement davantage de souplesse. Le choix dépend donc de l’usage, du type de charge, de la fréquence d’utilisation et de l’environnement de travail.

Les élingues câble sont notamment utilisées pour :

• le levage de pièces industrielles ;
• la manutention de charges métalliques, mécaniques ou béton ;
• les opérations de maintenance ;
• les travaux sur chantier ;
• le débardage et la traction de bois ;
• les opérations nécessitant une élingue résistante à l’abrasion ;
• les levages où une élingue textile serait trop exposée aux coupures ou à l’usure.

Élingue câble, élingue chaîne ou élingue textile : comment choisir ?

Chaque type d’élingue possède ses avantages. Le bon choix dépend moins d’une préférence générale que des conditions réelles de levage.

Élingue câble acier

L’élingue câble est un bon compromis entre résistance, souplesse et coût. Elle convient bien aux charges lourdes, aux environnements industriels, aux opérations répétées et aux usages exposés à l’abrasion. Elle supporte mieux certains environnements agressifs qu’une élingue textile, à condition d’être correctement contrôlée et entretenue.

Elle reste cependant sensible aux déformations permanentes : écrasement, vrille, toron détérioré, fils cassés, corrosion ou pliure excessive. Une élingue câble abîmée ne doit jamais être “rattrapée” ou bricolée.

Élingue chaîne

L’élingue chaîne est très robuste, particulièrement adaptée aux milieux sévères, aux hautes températures, aux charges anguleuses et aux manutentions lourdes. Elle permet aussi de réaliser facilement des élingues multibrins réglables avec crochets raccourcisseurs. En revanche, elle est plus lourde et souvent plus coûteuse qu’une élingue câble.

Pour les applications en chaîne, vous pouvez consulter notre guide sur les élingues chaîne de levage.

Élingue textile

L’élingue textile est légère, maniable et protège mieux les surfaces fragiles. Elle est très utilisée pour la manutention de pièces peintes, usinées, fragiles ou sensibles au marquage. Elle doit en revanche être protégée contre les arêtes vives, les coupures, les frottements agressifs et certains environnements chimiques.

Pour les charges nécessitant une solution souple et légère, Corderie Weiss propose également des élingues rondes textiles.

Les principaux types d’élingues câble

Les élingues câble peuvent être fabriquées dans plusieurs configurations selon l’usage recherché. Le type de terminaison conditionne la facilité d’accrochage, la tenue mécanique, la souplesse d’utilisation et l’adaptation à la charge.

Élingue câble 1 brin

L’élingue câble 1 brin est la configuration la plus simple. Elle permet de lever une charge à partir d’un point d’accrochage ou de réaliser une liaison directe entre l’appareil de levage et la charge. Elle peut être équipée de boucles, de cosses, de crochets ou d’accessoires spécifiques.

Élingue câble avec boucles épissées

L’élingue à boucles épissées présente une terminaison sans manchon métallique rapporté. Cette conception offre un profil plus lisse au niveau des extrémités, ce qui peut limiter les accrochages involontaires dans les environnements encombrés. Elle est particulièrement intéressante lorsque l’élingue doit passer près d’obstacles, de bois, de structures métalliques ou d’éléments irréguliers.

Ce type d’élingue est souvent apprécié pour les usages où la terminaison doit rester simple, robuste et peu saillante.

Voir notre élingue câble 1 brin avec boucles épissées.

Élingue câble avec crochet à verrouillage automatique

L’élingue câble équipée d’un crochet à verrouillage automatique facilite l’accrochage de la charge tout en sécurisant la liaison. Le verrouillage automatique limite les risques de décrochage accidentel lorsque le crochet est correctement utilisé et que la charge repose bien dans le fond du crochet.

Voir notre élingue câble 1 brin avec crochet à verrouillage automatique.

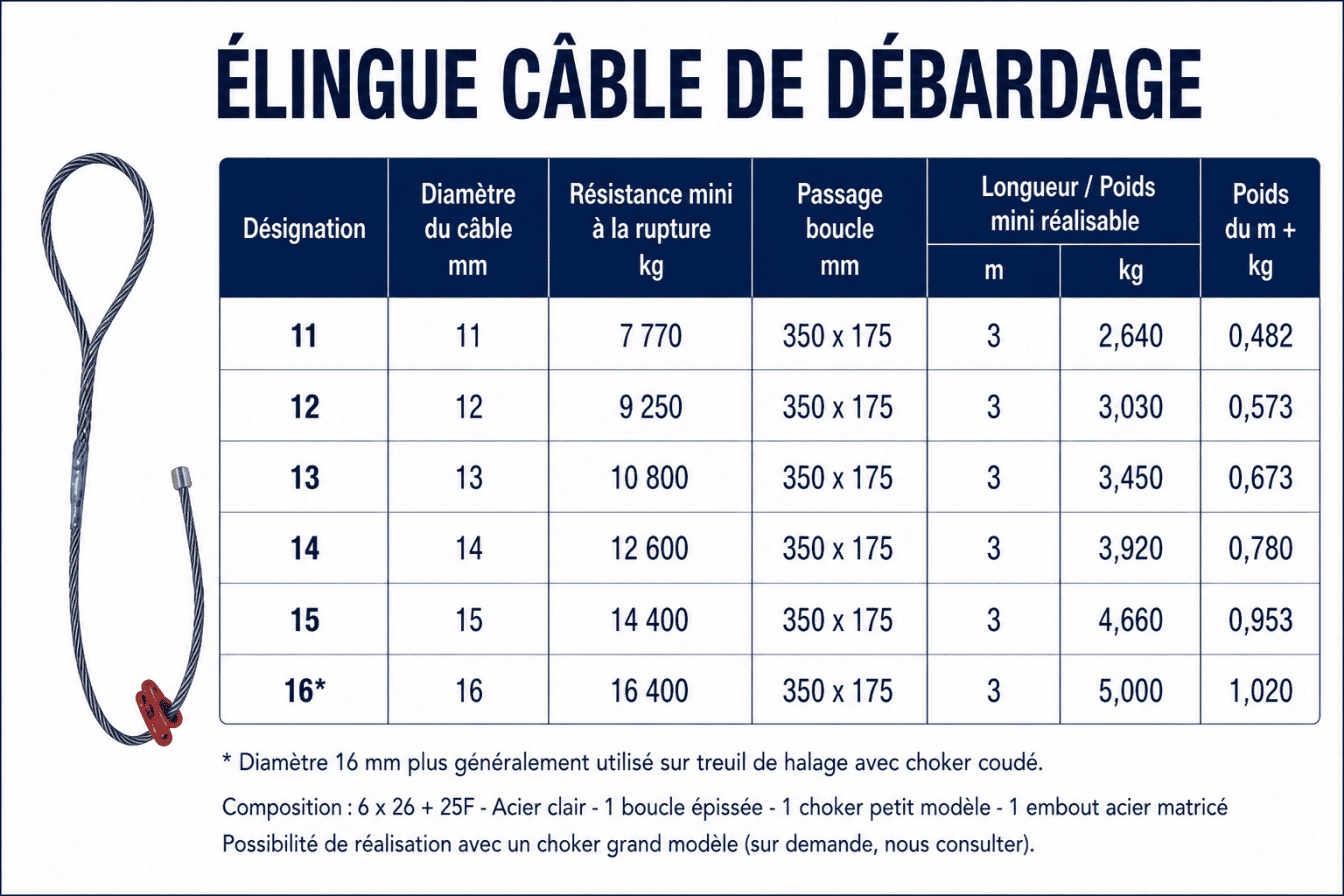

Élingue câble de débardage avec choker coulissant

L’élingue câble de débardage est conçue pour les travaux forestiers, le tirage de grumes et les opérations en terrain difficile. Le choker coulissant permet de former un étranglement autour du bois afin de tirer ou déplacer la charge.

Selon les contraintes du terrain, il est possible de choisir une version avec boucle épissée ou une version avec embouts matricés. La boucle épissée présente l’avantage d’une terminaison plus lisse, limitant les accrochages intempestifs dans les branches, souches, pierres ou reliefs encombrés.

Voir nos modèles :

• élingue câble de débardage avec boucle épissée et choker coulissant ;
• élingue câble de débardage avec embouts matricés et choker coulissant.

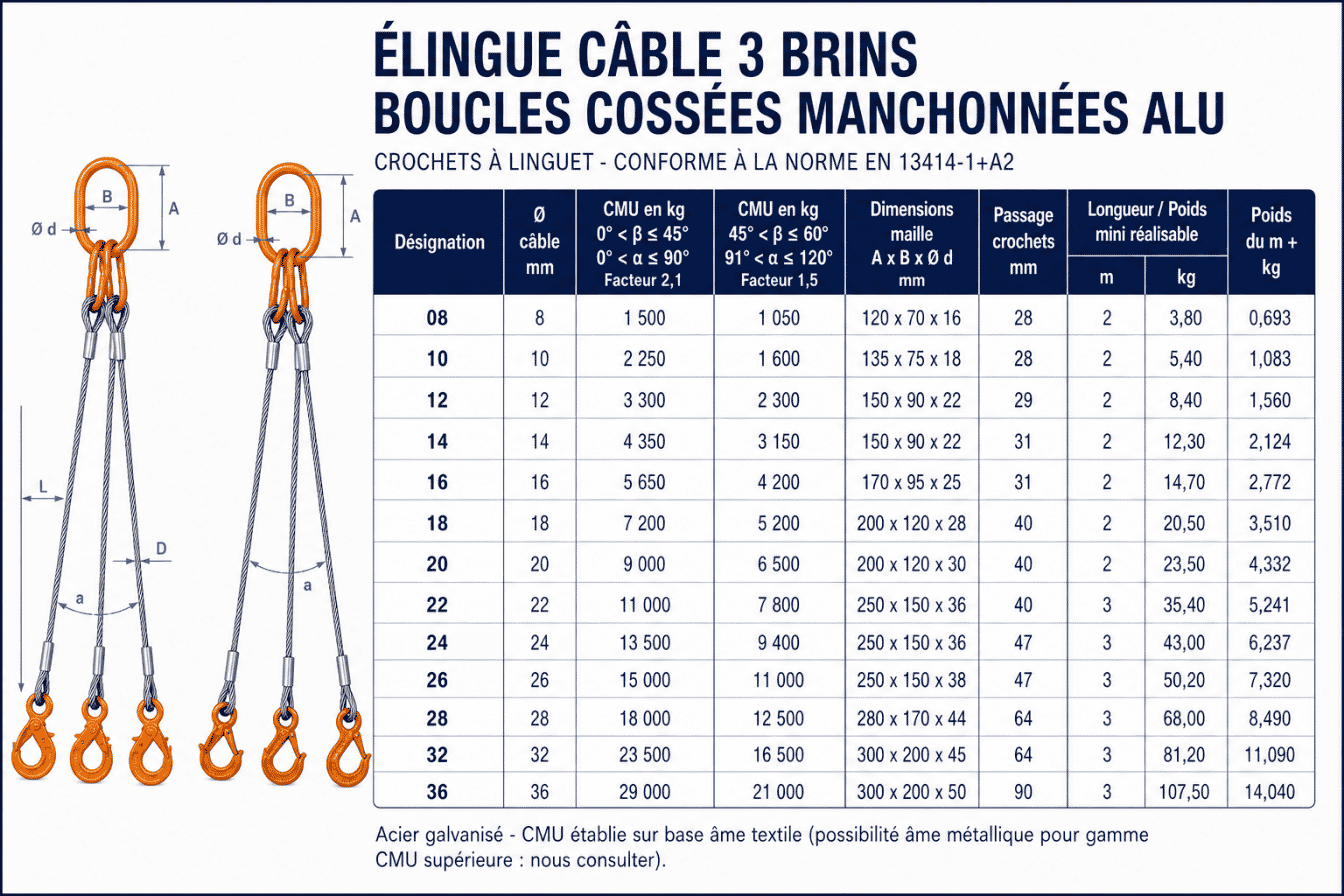

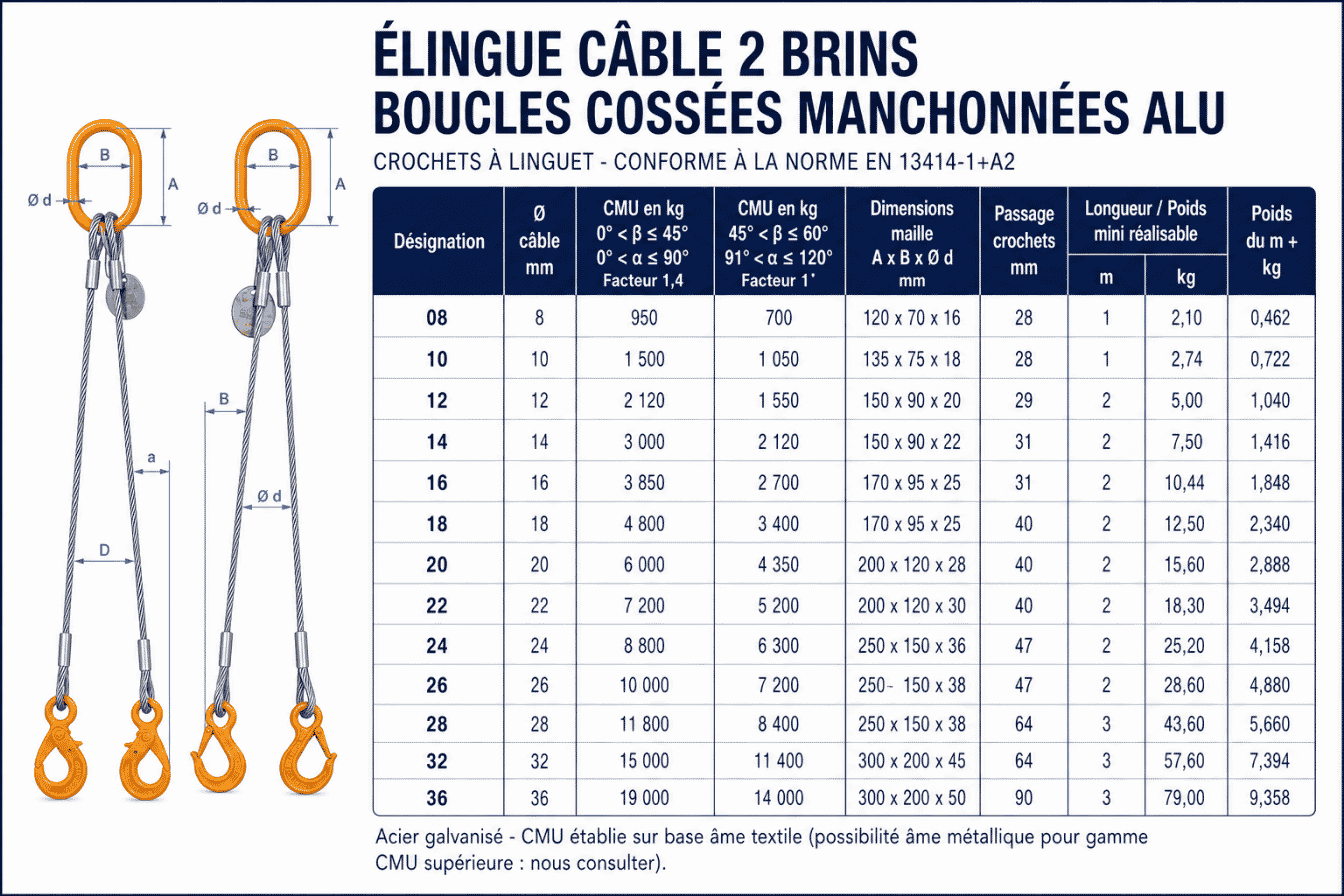

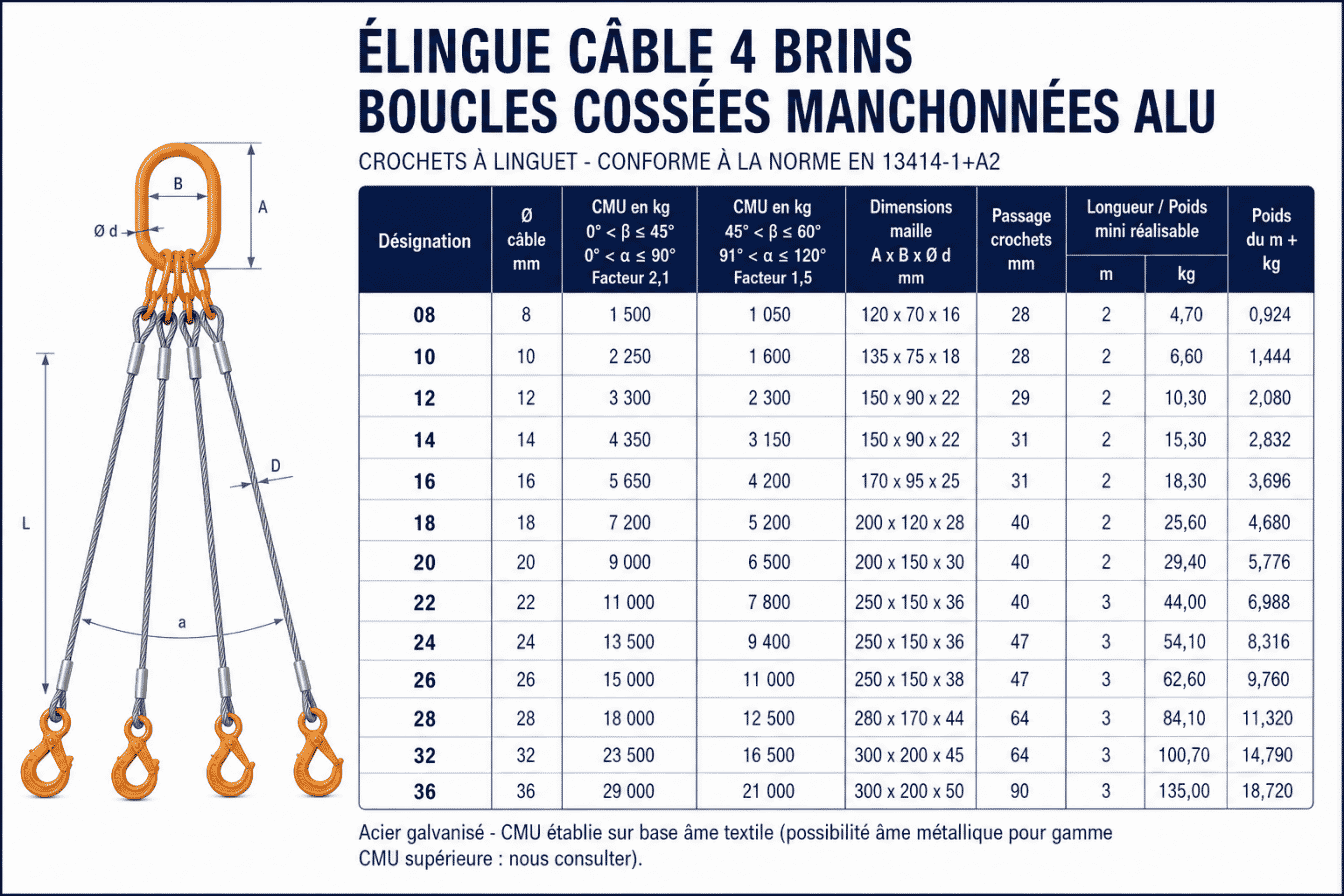

Élingues câble multibrins

Les élingues câble multibrins permettent de répartir la charge sur plusieurs points d’accrochage. Elles sont utilisées lorsque la charge doit être stabilisée, équilibrée ou levée à partir de plusieurs points. Elles nécessitent une attention particulière sur l’angle des brins, la position du centre de gravité et la répartition réelle des efforts.

Sur une élingue à 2, 3 ou 4 brins, la CMU dépend directement de l’angle de travail. Plus les brins sont ouverts, plus les efforts augmentent dans chaque brin. Une élingue multibrins ne doit donc jamais être choisie uniquement sur la base de la CMU d’un brin vertical.

Comprendre la CMU d’une élingue câble

La CMU, ou Charge Maximale d’Utilisation, correspond à la charge maximale que l’élingue peut lever dans des conditions définies. Elle dépend notamment :

• du diamètre du câble ;
• de la construction du câble ;
• de la classe de résistance de l’acier ;
• du type de terminaison : manchon, épissure, boucle, cosse, crochet ;
• du nombre de brins ;
• du mode d’élingage ;
• de l’angle formé par les brins ;
• des accessoires associés à l’élingue.

Une même élingue câble peut donc avoir une capacité différente selon qu’elle est utilisée en levage direct, en étranglement, en panier, en 2 brins ou en 4 brins. C’est pour cette raison que la plaquette d’identification et les informations du fabricant sont indispensables.

Angle d’élingage : le point que l’on sous-estime trop souvent

L’angle de travail est l’un des paramètres les plus importants dans le levage avec élingues câble. Lorsque les brins s’écartent de la verticale, la tension dans chaque brin augmente. La capacité réelle de l’élingue diminue donc à mesure que l’angle augmente.

Un angle faible permet une meilleure répartition des efforts. À l’inverse, un angle trop ouvert augmente fortement la contrainte sur les brins, les terminaisons, les points d’ancrage et les accessoires de levage.

En pratique :

• il faut privilégier des élingues suffisamment longues pour limiter l’ouverture des brins ;
• il faut éviter les angles trop importants entre les brins ;
• il faut tenir compte de l’angle indiqué sur la plaquette de l’élingue ;
• il faut utiliser un palonnier lorsque la charge est large, complexe ou impose un angle défavorable ;
• il ne faut jamais recalculer approximativement une CMU sur chantier sans compétence adaptée.

Un angle bien maîtrisé protège l’élingue, sécurise la charge et limite les efforts parasites sur les points d’accrochage. C’est souvent ce qui fait la différence entre un levage correctement préparé et une opération dangereuse.

Centre de gravité et stabilité de la charge

Avant toute opération de levage, le poids de la charge ne suffit pas. Il faut également identifier son centre de gravité. Si le crochet de levage n’est pas placé à la verticale du centre de gravité, la charge peut basculer, pivoter ou se mettre en oblique au moment de la mise en tension.

Les points d’accrochage doivent être choisis pour maintenir la charge stable. Sur une charge asymétrique, il peut être nécessaire d’utiliser des brins de longueurs différentes, un palonnier ou un montage spécifique. Une charge qui se met brutalement de travers est un signal d’alerte : il ne faut pas insister, mais reposer la charge et corriger l’élingage.

Terminaisons d’élingues câble : manchon, épissure, cosse, crochet, choker

La terminaison d’une élingue câble joue un rôle essentiel dans sa résistance et dans son comportement en utilisation. Elle doit être adaptée à l’effort, au type d’accrochage et à l’environnement.

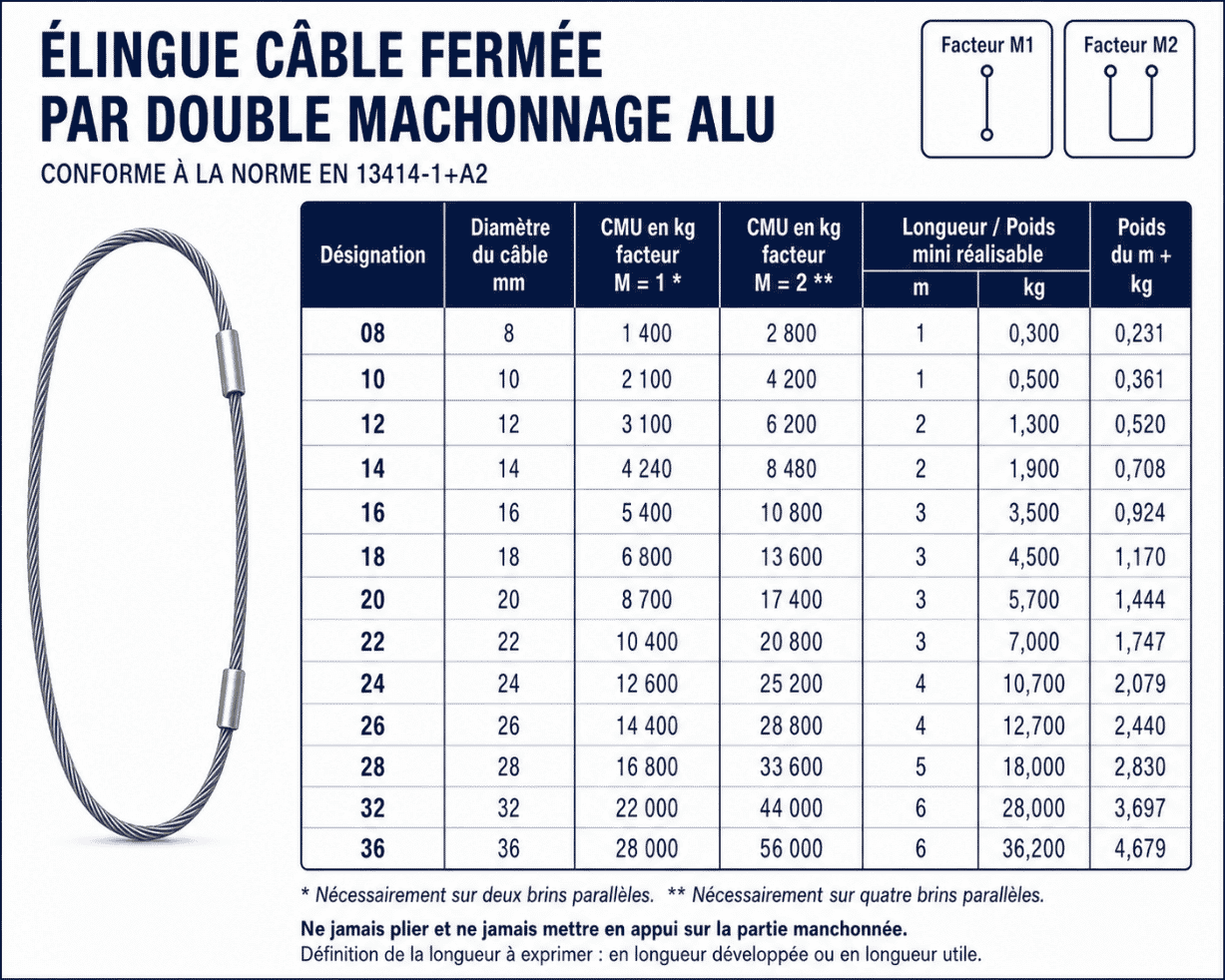

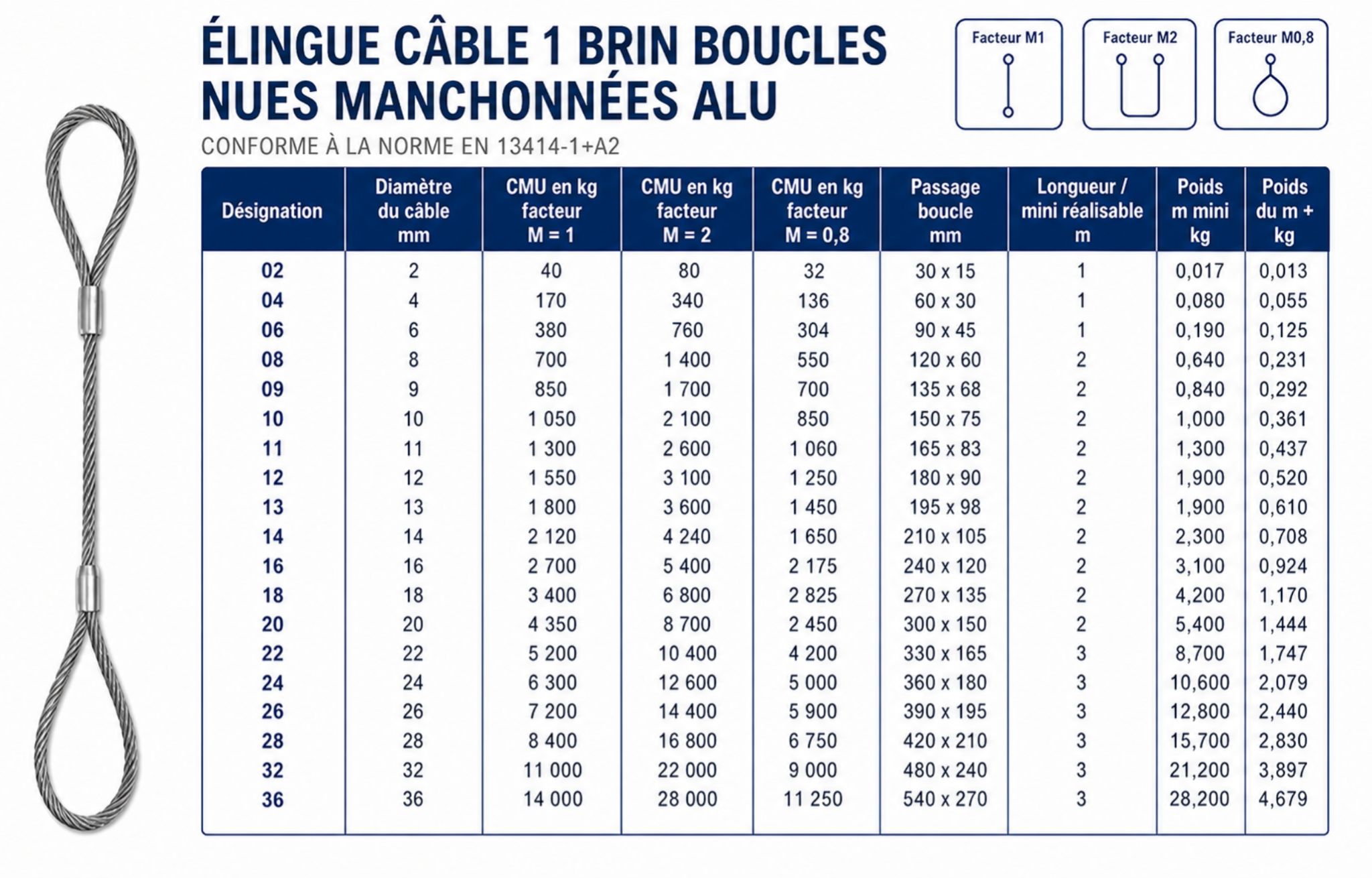

Boucle manchonnée

La boucle manchonnée est une terminaison courante pour les élingues câble. Le câble est replié puis serti avec un manchon métallique. Ce type de terminaison permet une fabrication régulière et une identification claire de l’élingue.

Boucle épissée

La boucle épissée est réalisée par réintégration des torons dans le câble. Elle offre une terminaison robuste et plus lisse, sans volume métallique serti sur la boucle. Elle est particulièrement intéressante lorsque l’élingue doit limiter les risques d’accrochage dans un environnement encombré.

Cosse-cœur

La cosse protège la boucle contre l’usure, l’écrasement et les déformations lorsque l’élingue travaille sur un axe, une manille ou un crochet. Lorsqu’un accessoire est monté sur une boucle, la cosse permet de conserver une meilleure géométrie de travail et de limiter l’usure localisée.

Crochet à linguet ou crochet automatique

Le crochet facilite la prise de charge. Il doit être adapté à la CMU de l’élingue et maintenu en bon état. La charge doit reposer dans le fond du crochet, jamais sur la pointe. Le linguet ou le verrouillage doit être opérationnel.

Pour les applications nécessitant une liaison sécurisée et rapide, l’élingue câble avec crochet à verrouillage automatique constitue une solution adaptée.

Choker coulissant

Le choker coulissant est utilisé pour former un étranglement autour d’une charge, notamment dans les applications forestières et le débardage. Il permet de serrer le câble autour d’une grume ou d’un élément à tirer. Ce montage doit être utilisé avec discernement, car l’étranglement modifie les efforts appliqués à l’élingue.

Marquage et traçabilité d’une élingue câble

Une élingue câble destinée au levage doit être identifiable. Son marquage permet de vérifier rapidement ses caractéristiques principales et de relier l’accessoire à sa déclaration de conformité.

Selon la configuration, le marquage peut être porté sur une plaquette solidaire de l’élingue, sur la maille de tête pour une élingue multibrins, ou directement sur une terminaison adaptée dans le cas d’une élingue monobrin.

Les informations généralement attendues sont :

• l’identification du fabricant ;
• la Charge Maximale d’Utilisation ;
• l’angle maximal d’utilisation pour les élingues multibrins ;
• la longueur utile ;
• la date ou l’identification de fabrication ;
• le marquage CE ;
• un code de traçabilité lié à la déclaration de conformité.

Contrôle avant utilisation : les vérifications indispensables

Avant chaque utilisation, l’élingue câble doit être contrôlée visuellement par l’utilisateur. Ce contrôle ne remplace pas les vérifications périodiques réglementaires ou les examens approfondis réalisés par une personne compétente, mais il permet d’écarter immédiatement une élingue présentant un défaut visible.

Les points à vérifier sont notamment :

• la présence et la lisibilité du marquage ;
• l’état général du câble ;
• l’absence de fils cassés visibles ;
• l’absence de toron détérioré ou déformé ;
• l’absence d’écrasement, de pliure, de vrille ou de cage d’oiseau ;
• l’absence de corrosion importante ;
• l’état des boucles, manchons, épissures et cosses ;
• l’état des crochets, linguets, choker ou accessoires associés ;
• l’absence de déformation ou d’usure anormale sur les terminaisons ;
• la cohérence entre la CMU de l’élingue et la charge à lever.

Une élingue câble ne doit pas être utilisée si son état inspire un doute. En levage, le doute ne se compense pas par l’habitude ou l’expérience : il impose la mise à l’écart de l’accessoire jusqu’à contrôle.

Défauts imposant la mise à l’écart d’une élingue câble

Une élingue câble doit être retirée du service dès qu’un défaut peut compromettre sa résistance ou sa sécurité d’utilisation. Les signes suivants doivent alerter immédiatement :

• marquage absent ou illisible ;
• fils cassés en nombre important ou concentrés sur une zone ;
• toron coupé, ouvert, déformé ou séparé ;
• câble écrasé ou aplati ;
• vrille, pliure vive ou déformation permanente ;
• cage d’oiseau, avec écartement visible des torons ;
• corrosion importante, notamment en profondeur ;
• réduction anormale du diamètre du câble ;
• manchon fissuré, glissé, déformé ou détérioré ;
• cosse déformée ou sortie de sa position normale ;
• crochet ouvert, fissuré, usé ou linguet non fonctionnel ;
• trace d’échauffement, brûlure ou exposition thermique excessive ;
• accessoire d’extrémité déformé ou incompatible avec la CMU de l’élingue.

Fils cassés

Les fils cassés sont un signe de fatigue, d’usure, d’abrasion ou de surcharge locale. Quelques fils cassés peuvent sembler peu impressionnants visuellement, mais ils indiquent une perte d’intégrité du câble. La concentration de fils rompus sur une même zone est particulièrement préoccupante.

Corrosion

La corrosion attaque les fils d’acier et peut réduire la résistance du câble, y compris lorsque la détérioration interne est peu visible. Une élingue utilisée en extérieur, en milieu humide, en environnement chimique ou en atmosphère agressive doit être surveillée avec attention.

Écrasement

Un câble écrasé a perdu sa géométrie normale. Même si certains fils semblent encore intacts, la structure interne peut être affaiblie. L’écrasement est souvent lié à une mauvaise prise en crochet, à un passage sous charge, à un pincement ou à un stockage incorrect.

Vrille ou pliure

Une vrille ou une pliure vive modifie durablement la structure du câble. Elle crée une zone de faiblesse et peut provoquer une rupture prématurée sous charge. Une élingue câble ne doit jamais être utilisée si elle présente une déformation permanente de ce type.

Cage d’oiseau

La cage d’oiseau correspond à un écartement anormal des torons, donnant au câble un aspect ouvert ou gonflé. Ce défaut traduit une déformation grave de la structure du câble. L’élingue doit être écartée.

Bonnes pratiques d’utilisation d’une élingue câble

Une élingue câble correctement choisie peut devenir dangereuse si elle est mal utilisée. Les bonnes pratiques de levage doivent donc être respectées à chaque opération.

• Vérifier le poids réel de la charge avant levage.
• Identifier le centre de gravité.
• Choisir une élingue dont la CMU est adaptée au mode d’élingage.
• Respecter l’angle indiqué sur la plaquette.
• Utiliser des élingues assez longues pour limiter l’ouverture des brins.
• Protéger le câble contre les arêtes vives avec des protections adaptées.
• Ne jamais faire travailler une élingue câble directement sur une arête métallique coupante sans protection.
• Ne jamais nouer une élingue câble.
• Ne jamais raccourcir une élingue par un montage improvisé.
• Ne jamais assembler deux élingues par un nœud.
• Veiller à ce que la charge repose dans le fond du crochet.
• Ne pas superposer plusieurs câbles dans un crochet trop petit.
• Éviter les chocs, à-coups et mises en tension brutales.
• Ne jamais placer les mains entre l’élingue et la charge.
• Interdire la circulation sous la charge.
• Ne jamais décrocher l’élingue tant que la charge n’est pas stabilisée.

Lorsque la charge présente des arêtes, des angles, des surfaces abrasives ou des zones de contact agressives, l’utilisation de protections est indispensable. Pour les opérations complexes, il est préférable d’utiliser un palonnier ou des accessoires adaptés plutôt que de forcer une élingue à travailler dans une mauvaise géométrie.

Utilisation avec crochets, anneaux et manilles

Les accessoires associés à une élingue câble doivent être compatibles avec sa CMU et avec le mode de travail. Une manille, un crochet, un anneau de levage ou une maille de tête sous-dimensionné compromet l’ensemble du montage.

Le crochet doit être suffisamment dimensionné pour recevoir correctement la boucle ou la cosse. La charge doit travailler dans l’axe prévu, sans appui sur la pointe du crochet. Si plusieurs brins ou plusieurs câbles sont utilisés, ils ne doivent pas être empilés en force dans un crochet inadapté.

Pour compléter un montage de levage, vous pouvez consulter notre gamme d’anneaux de levage et manilles.

Élingues câble et arêtes vives : vigilance maximale

Le câble acier résiste mieux à l’abrasion qu’une élingue textile, mais il ne doit pas pour autant être utilisé sans précaution sur une arête vive. Une arête métallique peut marquer les fils, provoquer un écrasement local, créer une amorce de rupture ou détériorer la terminaison.

Lorsqu’une charge présente des angles agressifs, il faut protéger la zone de contact avec des fourreaux, gaines, protections d’angle ou pièces d’appui adaptées. Le câble ne doit pas glisser sous charge sur une arête vive.

Stockage et entretien des élingues câble

La durée de vie d’une élingue câble dépend fortement de son stockage et de son entretien. Une élingue laissée au sol, exposée à l’humidité, aux produits chimiques ou aux chocs mécaniques se dégrade rapidement.

Après utilisation, il est recommandé de :

• nettoyer l’élingue si elle a été exposée à des salissures, boues, poussières ou produits agressifs ;
• la stocker dans un endroit sec et ventilé ;
• éviter le stockage en vrac au sol ;
• la suspendre ou l’enrouler correctement sur un râtelier ;
• éviter les contacts prolongés avec l’humidité ;
• surveiller les zones de corrosion ;
• lubrifier si nécessaire selon les conditions d’utilisation et les préconisations applicables ;
• identifier clairement les élingues mises au rebut afin d’éviter toute réutilisation accidentelle.

Comment choisir la bonne élingue câble ?

Pour choisir une élingue câble adaptée, il faut partir de l’usage réel et non du seul diamètre du câble. Les questions essentielles sont les suivantes :

• Quel est le poids exact ou estimé de la charge ?
• La charge possède-t-elle un ou plusieurs points d’accrochage ?
• Le levage se fait-il en direct, en étranglement, en panier ou en multibrins ?
• Quel angle de travail sera réellement obtenu ?
• La charge présente-t-elle des arêtes vives ou des zones abrasives ?
• L’environnement est-il humide, corrosif, chimique, chaud ou salissant ?
• Faut-il une élingue souple, très résistante à l’usure ou peu accrocheuse ?
• Faut-il un crochet, une cosse, une boucle épissée, un choker ou une terminaison spécifique ?
• L’élingue sera-t-elle utilisée en levage, en traction, en débardage ou en manutention particulière ?

Une élingue câble de levage destinée à une opération industrielle ne répond pas aux mêmes contraintes qu’une élingue de débardage utilisée en terrain forestier. De la même manière, une élingue à crochet automatique ne répond pas au même besoin qu’une élingue à boucles épissées ou qu’une élingue équipée d’un choker coulissant.

Les élingues câble proposées par Corderie Weiss

Corderie Weiss propose plusieurs configurations d’élingues câble pour répondre aux besoins de levage, de manutention et de débardage.

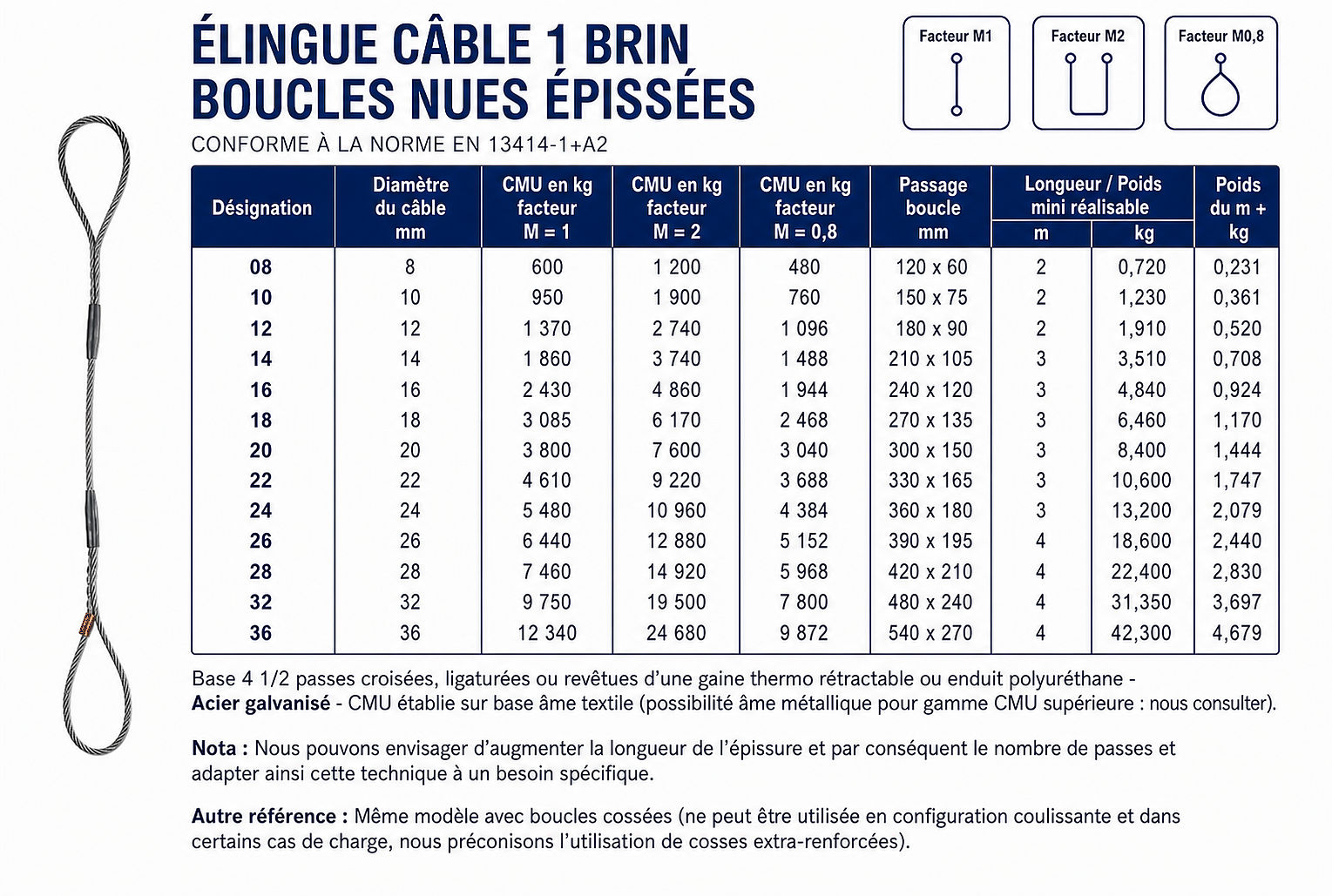

Élingue câble 1 brin boucles épissées

L’élingue câble 1 brin avec boucles épissées convient aux utilisations nécessitant une élingue robuste, simple et sans terminaison manchonnée saillante. Sa finition épissée limite les accrochages parasites et offre une solution adaptée aux environnements encombrés.

Élingue câble avec crochet à verrouillage automatique

L’élingue câble 1 brin avec crochet à verrouillage automatique facilite l’accrochage de la charge tout en sécurisant la liaison. Elle est adaptée aux opérations où la rapidité de prise et la sécurité du crochet sont importantes.

Élingue câble de débardage boucle épissée et choker coulissant

L’élingue câble de débardage avec boucle épissée et choker coulissant est destinée aux travaux forestiers et au tirage de bois. Sa boucle épissée offre une terminaison plus lisse, intéressante pour limiter les accrochages en terrain encombré.

Élingue câble de débardage avec embouts matricés et choker coulissant

L’élingue câble de débardage avec embouts matricés et choker coulissant répond aux besoins de traction et de manipulation de grumes avec une terminaison sertie robuste et un choker adapté au serrage autour du bois.

FAQ sur les élingues câble acier

Quelle différence entre une élingue câble manchonnée et une élingue câble épissée ?

Une élingue manchonnée utilise un manchon métallique serti pour former la boucle. Une élingue épissée est réalisée par réintégration des torons dans le câble. L’élingue épissée présente une terminaison plus lisse, souvent intéressante lorsque l’on veut limiter les accrochages dans un environnement encombré.

Peut-on utiliser une élingue câble sur une arête vive ?

Pas sans protection adaptée. Une arête vive peut détériorer les fils, écraser le câble ou créer une amorce de rupture. Il faut utiliser des protections d’angle, fourreaux ou dispositifs adaptés au type de charge.

Une élingue câble rouillée peut-elle encore être utilisée ?

Une légère oxydation superficielle ne signifie pas toujours que l’élingue est inutilisable, mais une corrosion importante, profonde ou localisée sur les fils, les torons ou les terminaisons impose la mise à l’écart. En cas de doute, l’élingue doit être contrôlée par une personne compétente.

Peut-on raccourcir une élingue câble avec un nœud ?

Non. Une élingue câble ne doit jamais être nouée, raccourcie par bricolage ou assemblée à une autre élingue par un nœud. Il faut utiliser une élingue de longueur adaptée ou un accessoire prévu pour l’application.

Pourquoi l’angle réduit-il la capacité de levage ?

Plus les brins s’écartent de la verticale, plus la tension augmente dans chaque brin. La charge ne se répartit donc pas simplement selon le nombre de brins : l’angle modifie fortement les efforts. C’est pour cette raison que la CMU doit toujours être lue selon le mode d’élingage et l’angle de travail.

Quand faut-il mettre une élingue câble au rebut ?

Une élingue câble doit être retirée du service en cas de marquage illisible, fils cassés importants, corrosion sévère, écrasement, vrille, cage d’oiseau, déformation, manchon détérioré, crochet endommagé ou doute sur son aptitude au levage.

Besoin d’une élingue câble adaptée à votre usage ?

Le choix d’une élingue câble dépend de la charge, du mode d’élingage, de l’angle de travail, de l’environnement et du type de terminaison souhaité. Corderie Weiss accompagne les professionnels dans la sélection d’élingues câble adaptées aux contraintes de levage, de manutention, de chantier, d’industrie ou de débardage.

Retrouvez nos élingues câble :

• Élingue câble 1 brin boucles cossées
• Élingue câble avec crochet à verrouillage automatique
• Élingue câble 1 brin  boucles nues

Pour compléter vos opérations de levage, consultez également nos anneaux de levage et manilles, nos palans, treuils et pinces, ainsi que notre guide complet sur les élingues chaîne de levage.

---

Exemple indicatif pour élingues câble acier 6 torons avec terminaisons adaptées

Les valeurs ci-dessous sont données à titre d’exemple pour aider à comprendre les ordres
de grandeur. La CMU réelle à retenir est toujours celle indiquée sur l’élingue livrée,
sur sa plaquette ou sur son certificat.
