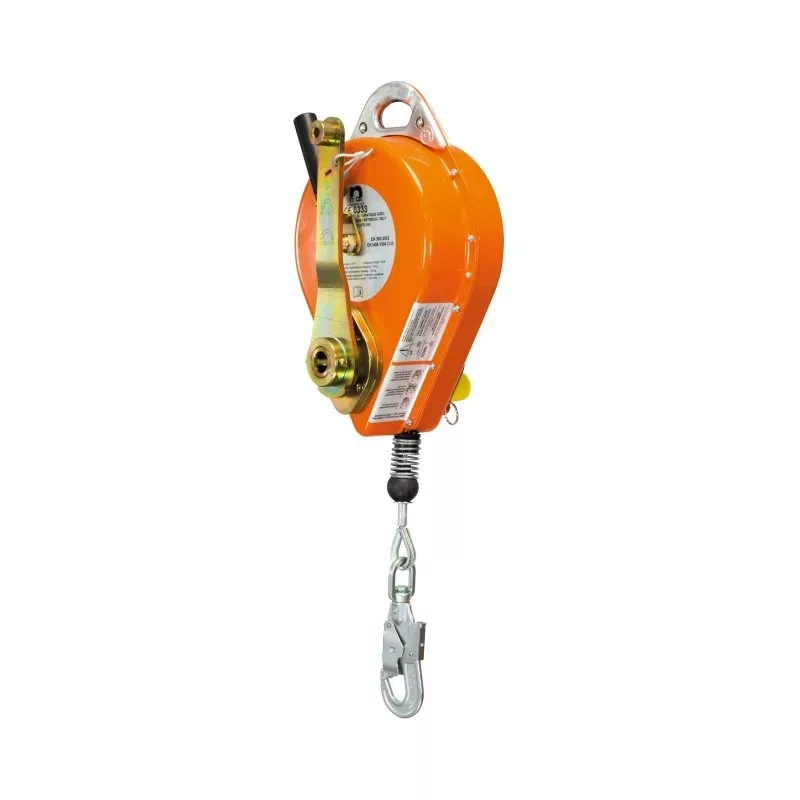

Antichute automatique 20 m avec treuil de sauvetage – 140 kg

Sur un accès vertical, un puits, un silo, une cuve, un regard, un égout ou une zone confinée plus profonde, l’antichute ne doit pas seulement arrêter la chute : il doit aussi permettre d’organiser la récupération de l’opérateur si l’intervention se complique. Cet antichute automatique 20 m avec treuil intégré associe une fonction antichute conforme EN 360:2002 et un dispositif de sauvetage par élévation conforme EN 1496:2017 Classe A.

Le modèle 20 m est équipé d’une longe câble acier galvanisé Ø 4,5 mm, d’un carter acier avec revêtement époxy, d’un système à double cliquet assurant la retenue immédiate en cas de chute, d’un élément interne de dissipation d’énergie et d’un treuil de secours activable après une chute. Il est prévu pour une masse utilisateur maximale de 140 kg équipement compris, avec un tirant d’air vertical de 2,5 m.

La longueur de 20 m donne plus de portée que la version 15 m, tout en restant plus maniable qu’un modèle 30 m. Ce choix est pertinent pour les accès verticaux plus profonds, les interventions en espace confiné ou les postes où la récupération vers le haut doit être prévue dès l’analyse de risque. Le treuil intégré est réservé au sauvetage de personne : il ne doit jamais être utilisé pour lever une charge ou manipuler du matériel.

Un antichute 20 m avec treuil pour accès verticaux profonds

Ce modèle s’adresse aux interventions en accès vertical avec risque de chute : puits, silos, égouts, regards, cuves, fosses, ouvrages enterrés, zones techniques profondes ou environnements industriels confinés. Dans ces configurations, l’enjeu n’est pas uniquement de bloquer la chute ; il faut aussi pouvoir remonter la personne rapidement si elle se trouve suspendue ou incapable de ressortir seule.

La longueur de 20 m permet de couvrir des accès plus profonds qu’un modèle 15 m, sans passer directement sur la version 30 m plus lourde. Elle convient lorsque la profondeur utile du poste, la position du trépied ou de la potence et l’axe de descente justifient une portée supérieure.

L’équipement peut être adapté directement sur trépieds et potences compatibles au moyen de platines spécifiques. Pour la version 20 m, le choix de la platine doit être fait avec rigueur : l’appareil doit être fixé sur un support compatible, dans l’axe de l’accès, avec un point d’ancrage conforme et une procédure de secours définie avant l’intervention.

EN 360 + EN 1496 Classe A : antichute et sauvetage, deux fonctions distinctes

En fonctionnement normal, l’appareil travaille comme un antichute à rappel automatique conforme EN 360. Le câble suit les déplacements verticaux de l’utilisateur, se déroule et se rétracte automatiquement, puis se bloque immédiatement en cas de chute.

La fonction de sauvetage relève de la norme EN 1496:2017 Classe A. Elle permet, après activation, de remonter l’utilisateur à l’aide de la manivelle. Cette fonction n’est pas destinée à descendre une charge, à lever du matériel ou à servir de treuil de manutention.

En utilisation antichute, la poignée noire ne doit pas être montée sur la manivelle. Elle est mise en place uniquement lors de la récupération. Après usage de la fonction de sauvetage, l’appareil doit être contrôlé par le fabricant ou un centre agréé avant toute remise en service.

Choisir le bon antichute automatique 20 m treuil

La version 20 m se choisit lorsque la profondeur d’accès dépasse le domaine confortable d’un modèle 15 m, mais ne nécessite pas forcément la portée maximale d’un 30 m. Elle offre un bon compromis pour les puits, regards profonds, cuves, silos ou installations techniques où la récupération vers le haut doit rester possible.

Le choix doit partir du poste réel : profondeur de descente, diamètre ou encombrement de l’accès, position du trépied ou de la potence, axe du câble, présence d’obstacles, capacité à remonter l’utilisateur sans entrave, tirant d’air disponible et maintien d’un contact avec la personne exposée.

La masse maximale utilisateur est de 140 kg équipement compris. Cette valeur inclut l’opérateur, le harnais, les vêtements, les chaussures, les outils portés et les accessoires utilisés pendant l’intervention. En sauvetage par élévation, la notice indique une plage admissible de 30 à 140 kg.

Configurations adaptées

• Travaux en hauteur avec risque de chute verticale.
• Accès en espace confiné : puits, silos, égouts, cuves, fosses, regards.
• Intervention nécessitant une longueur de câble de 20 m.
• Utilisateur jusqu’à 140 kg, équipement compris.
• Poste où une récupération vers le haut doit être prévue avant intervention.
• Utilisation avec trépied ou potence compatible et platine adaptée.
• Configuration où l’appareil reste dans l’axe vertical de travail.

Points qui doivent faire revoir la configuration

• Utilisation horizontale ou en bord d’arête envisagée : ce n’est pas le domaine de ce modèle.
• Absence de plan de sauvetage défini avant intervention.
• Impossible de maintenir un contact visuel, indirect ou un moyen de communication avec la personne secourue.
• Obstacle pouvant gêner la remontée de l’utilisateur.
• Point d’ancrage, trépied, potence ou platine non compatible.
• Câble présentant corrosion, écrasement, toron abîmé, déformation ou rappel irrégulier.
• Connecteur mal verrouillé, témoin de chute activé ou émerillon bloqué.
• Treuil manipulé à vide ou utilisé pour lever une charge.
• Équipement ayant arrêté une chute ou servi à une récupération sans contrôle ensuite.

Caractéristiques techniques

Treuil de sauvetage intégré : la fonction qui justifie ce modèle

Le treuil intégré permet de remonter l’utilisateur après une chute ou un incident, lorsque la configuration permet une récupération vers le haut. Dans un espace confiné ou un accès vertical profond, cette fonction est déterminante : l’opérateur ne doit pas dépendre d’une improvisation une fois suspendu.

La fonction de récupération s’active par bouton moleté quart-de-tour. Après activation, la poignée est mise en place sur la manivelle pour remonter l’utilisateur. En cas d’arrêt pendant la remontée, le dispositif maintient la personne en position grâce au freinage automatique.

Cette fonction est exclusivement destinée au sauvetage de personne. Elle ne doit pas être utilisée pour lever une charge, déplacer un outil, hisser du matériel ou réaliser une opération de manutention. Le dispositif n’est pas un treuil de levage : c’est un antichute avec récupération intégrée.

20 m de câble : plus de profondeur, plus d’exigence

La longueur de 20 m apporte une portée supérieure à la version 15 m. Elle permet de sécuriser des accès verticaux plus profonds tout en conservant une fonction de récupération vers le haut.

Cette portée impose plus de rigueur dans la préparation du poste. Le câble doit travailler dans l’axe de l’accès. Si l’utilisateur se décale fortement, si le câble frotte contre une arête, une paroi ou un élément de structure, ou si la remontée risque d’être gênée, la configuration doit être revue.

Le choix d’un 20 m ne doit pas être automatique. Il faut vérifier si la longueur est réellement utile, si le trépied ou la potence permet un positionnement correct, si la récupération reste possible sans obstacle et si la masse de l’appareil, 20 kg, est compatible avec l’organisation du chantier.

Espaces confinés : prévoir la récupération avant la descente

Dans un puits, un regard, une cuve ou un silo, l’urgence ne laisse pas de place à l’improvisation. La descente doit être préparée avec l’antichute en place, le treuil disponible, un support compatible, une personne en surveillance et une procédure de secours claire.

Le dispositif de sauvetage ne doit être utilisé que si la remontée de l’utilisateur peut s’effectuer sans entrave. Si des obstacles, un passage étroit, une échelle, une tuyauterie ou une géométrie défavorable peuvent bloquer la personne pendant la récupération, l’organisation du poste doit être corrigée avant intervention.

Un contact permanent doit être maintenu avec la personne secourue, par vision directe, vision indirecte ou moyen de communication adapté. Cette exigence est centrale dans les interventions en espace confiné.

Tirant d’air vertical : 2,5 m à vérifier sur le poste

Le tirant d’air vertical annoncé pour ce modèle est de 2,5 m. Cette valeur doit être vérifiée avant intervention, directement sur la zone de travail.

Le contrôle doit intégrer la hauteur libre sous les pieds de l’utilisateur, la position du point d’ancrage, l’axe du câble, les obstacles éventuels, la trajectoire possible en cas de chute et la possibilité de récupération vers le haut.

Si le tirant d’air est insuffisant ou si la trajectoire de chute ou de récupération est gênée, l’équipement ne doit pas être utilisé dans cette configuration. Il faut revoir le support, la platine, le positionnement de l’appareil ou choisir un système différent.

Câble acier galvanisé Ø 4,5 mm et carter acier

Le câble acier galvanisé Ø 4,5 mm est adapté aux usages professionnels en accès vertical. Il doit rester en parfait état pour assurer à la fois la fonction antichute et la récupération par treuil.

Avant chaque utilisation, le câble doit être inspecté sur toute la longueur accessible. Il ne doit présenter ni corrosion, ni toron abîmé, ni écrasement, ni déformation, ni coupure, ni rappel irrégulier. Le déroulement et le ré-enroulement doivent rester fluides.

Le carter acier avec peinture époxy protège le mécanisme. Il doit être contrôlé lui aussi : absence de choc important, déformation, fente, corrosion excessive, visserie douteuse ou assemblage endommagé. Toute anomalie impose le retrait de l’appareil.

Connecteur à émerillon avec témoin de chute

Le connecteur en extrémité de câble est équipé d’un émerillon, d’un verrouillage automatique et d’un témoin de chute. Ce connecteur est un point de contrôle critique avant intervention.

L’émerillon limite les torsions parasites lorsque l’utilisateur descend, remonte ou se repositionne légèrement dans l’axe de travail. Il ne compense pas un mauvais alignement de l’appareil, un ancrage mal placé ou une traction latérale excessive.

Le témoin de chute doit être lisible et non activé. Si le témoin est déclenché, difficile à lire ou associé à un doute sur le fonctionnement du connecteur, l’équipement doit être retiré du service et contrôlé par une personne compétente ou un centre habilité.

Utilisation avec trépied, potence et platines

Cet antichute avec dispositif de sauvetage peut être adapté directement sur trépieds et potences compatibles au moyen de platines spécifiques. Pour le modèle 20 m, les platines associées sont notamment les références NADPA20V2 et NIN2402, selon le support utilisé.

La compatibilité support / platine / antichute doit être vérifiée avant chantier. Le bloc doit être fixé correctement, dans l’axe vertical de l’accès, sans risque de basculement, de frottement ou de mauvais déroulement du câble.

Le montage doit respecter les instructions propres au trépied ou à la potence. Une mauvaise fixation peut dégrader le fonctionnement de l’antichute comme celui du treuil de sauvetage.

Avantages concrets en usage professionnel

Le premier avantage de ce modèle est l’intégration du secours dans l’équipement. En espace confiné, cette fonction n’est pas un confort : c’est une condition de préparation sérieuse du poste.

Le deuxième avantage est la longueur de 20 m, adaptée aux accès plus profonds que ceux couverts par la version 15 m, sans aller jusqu’à l’encombrement du 30 m. Le modèle pèse 20 kg : cette masse doit être intégrée dans la manutention, mais elle reste cohérente avec une utilisation sur trépied ou potence.

La capacité 140 kg permet de raisonner avec un utilisateur équipé. Le câble acier Ø 4,5 mm, le carter acier époxy, le double cliquet, le connecteur à émerillon avec témoin de chute et les certifications EN 360 / EN 1496 donnent un ensemble adapté aux interventions techniques où la protection antichute et la récupération doivent être traitées ensemble.

Le témoin d’activation du treuil apporte une lecture utile sur le terrain. Il permet de vérifier l’état de la fonction de récupération et limite les ambiguïtés lors des contrôles avant intervention ou pendant une procédure de secours.

Domaines d’utilisation

Cet antichute automatique 20 m avec treuil s’adresse aux professionnels exposés à un risque de chute verticale dans des environnements où la récupération de l’utilisateur doit être prévue dès le départ.

• Interventions en puits, regards, égouts, silos, cuves ou fosses.
• Travaux en espace confiné avec accès vertical profond.
• Maintenance industrielle sur installations enterrées ou ouvrages techniques.
• Accès nécessitant un trépied ou une potence compatible.
• Postes où une récupération vers le haut doit pouvoir être engagée rapidement.
• Travaux en hauteur avec risque de chute verticale et longueur utile de 20 m.

Pour les travaux horizontaux, en bord de dalle, sur toiture avec chute par-dessus arête ou en déplacement latéral important, il faut s’orienter vers un antichute prévu pour cette configuration ou vers une ligne de vie adaptée. Ce modèle est destiné à la chute verticale et au sauvetage par élévation.

Conformité, sécurité et contrôles

Cet antichute automatique avec dispositif de sauvetage est certifié EN 360:2002 et EN 1496:2017 Classe A. Il doit être intégré dans un système complet comprenant un harnais antichute EN 361, des connecteurs de sécurité EN 362 et un point d’ancrage conforme EN 795 lorsque celui-ci est utilisé comme dispositif d’ancrage.

Pour le sauvetage par élévation, le dispositif doit être connecté au dé dorsal du harnais, à l’extrémité de la sangle d’extension si le harnais en est équipé, ou aux deux anneaux sternaux simultanément lorsque ceux-ci sont prévus comme points A/2. Le point de connexion doit être celui prévu pour l’arrêt de chute et la récupération.

Avant chaque utilisation, l’utilisateur doit contrôler le carter, le câble, le connecteur, le témoin de chute, l’émerillon, le verrouillage, la fonction de rappel, le témoin d’activation du treuil, le marquage, la date de contrôle et l’état général du mécanisme. Le blocage doit être testé par une traction sèche sur le câble. En traction lente, le câble doit se dérouler et se rétracter normalement.

Le câble ne doit pas être lâché brutalement au ré-enroulement. Il doit être accompagné jusqu’au ré-enroulement complet. Toute corrosion, déformation, toron abîmé, mauvais rappel, choc important ou doute de fonctionnement impose le retrait immédiat de l’appareil.

La fonction treuil ne doit pas être manipulée à vide. Une fois la personne récupérée et sécurisée au sol, il est interdit de dévider le câble. Après utilisation de la fonction de récupération, l’appareil doit obligatoirement retourner au fabricant ou dans un centre agréé pour contrôle.

Après une chute, l’antichute doit être immédiatement retiré du service. Il ne doit pas être réutilisé avant contrôle, révision si nécessaire et autorisation écrite de remise en service par une personne compétente ou un centre habilité. L’examen périodique est obligatoire au minimum une fois par an, avec une fréquence plus courte en cas d’utilisation intensive ou d’environnement difficile.

Composer un système antichute cohérent

Un antichute automatique avec treuil ne fonctionne pas seul. Il doit être intégré dans une chaîne EPI complète, avec une logique de secours préparée avant l’intervention.

Pour une configuration d’arrêt de chute, cet équipement doit être associé à un harnais antichute 2 points EN 361, avec connexion dorsale ou sternale selon l’organisation du poste et les points autorisés du harnais.

Pour les interventions nécessitant davantage de polyvalence, notamment maintien au travail, accès technique ou configuration spécifique d’espace confiné, la famille des harnais 3 et 5 points permet d’orienter le choix vers un équipement plus complet.

La liaison entre l’antichute, le harnais, le trépied, la potence ou le point d’ancrage doit être assurée avec des mousquetons et connecteurs pour travaux en hauteur compatibles avec les contraintes EPI, le type de verrouillage recherché et la géométrie du point d’accrochage.

Le choix du point d’ancrage reste déterminant. La catégorie ancrages pour travaux en hauteur permet de compléter la réflexion lorsque le poste ne repose pas uniquement sur un trépied ou une potence. L’ancrage doit toujours être compatible avec l’effort et la configuration de secours.

Pour compléter l’équipement de l’opérateur, les casques pour travaux en hauteur sont recommandés dans les environnements exposés aux chocs, projections ou heurts contre la structure. Le transport et le stockage doivent également être maîtrisés avec des sacs de transport pour travaux en hauteur, afin de protéger l’antichute, le harnais, les connecteurs et les accessoires entre deux interventions.

Pour comparer les longueurs, capacités et configurations disponibles, la catégorie antichutes à rappel automatique permet de replacer ce modèle 20 m treuil dans l’ensemble de la gamme. Pour vérifier la cohérence globale du système, le guide technique travaux en hauteur détaille les points à contrôler : priorité à la protection collective, harnais, connecteurs, ancrage, facteur de chute, tirant d’air et vérification avant utilisation.

Erreurs fréquentes à éviter

• Choisir ce modèle uniquement pour ses 20 m sans préparer le sauvetage.
• Utiliser le treuil pour lever une charge ou déplacer du matériel.
• Manipuler le treuil à vide, sans charge, au risque de dégrader le mécanisme.
• Utiliser l’appareil en horizontal ou sur arête alors qu’il est destiné à la chute verticale.
• Descendre un opérateur sans contact visuel, indirect ou moyen de communication.
• Prévoir une récupération alors que des obstacles peuvent bloquer la remontée.
• Monter la poignée noire en utilisation antichute normale.
• Oublier que les 140 kg correspondent à l’utilisateur équipé.
• Négliger le contrôle du câble, du témoin de chute, du témoin d’activation du treuil et du connecteur à émerillon.
• Réutiliser l’appareil après chute ou récupération sans retour en contrôle.

FAQ

Quelle différence entre la version 15 m et la version 20 m avec treuil ?

La version 20 m offre une portée plus importante pour les accès verticaux plus profonds. Elle reprend la même logique de protection antichute et de sauvetage par élévation, avec une masse supérieure de 20 kg et des dimensions adaptées à cette longueur.

Le treuil intégré peut-il servir au levage de charge ?

Non. Le treuil intégré est réservé au sauvetage de personne par élévation. Il est formellement interdit de l’utiliser pour lever une charge, déplacer du matériel ou remplacer un appareil de levage.

Cet antichute 20 m treuil est-il adapté aux espaces confinés ?

Oui. Il est particulièrement adapté aux accès verticaux en espaces confinés : puits, silos, égouts, cuves, fosses ou regards. La configuration doit permettre une récupération sans obstacle, avec trépied ou potence compatible et plan de secours défini avant intervention.

Commander un antichute automatique 20 m avec treuil de sauvetage

Cet antichute automatique 20 m avec treuil de sauvetage intégré est destiné aux professionnels qui interviennent en accès vertical, espaces confinés ou zones où la récupération de l’utilisateur doit être prévue avant la descente. Il associe une fonction antichute EN 360, un dispositif de sauvetage EN 1496 Classe A, un câble acier galvanisé Ø 4,5 mm, une capacité 140 kg et un treuil activable après chute pour l’évacuation vers le haut.

Corderie Weiss accompagne les professionnels dans le choix de leurs équipements antichute et de secours, avec une gamme cohérente de harnais, connecteurs, ancrages, casques, sacs de transport et solutions EPI pour travaux en hauteur. Vous pouvez commander directement cet antichute automatique 20 m avec treuil sur le site, avec livraison assurée sur toute la France métropolitaine.
