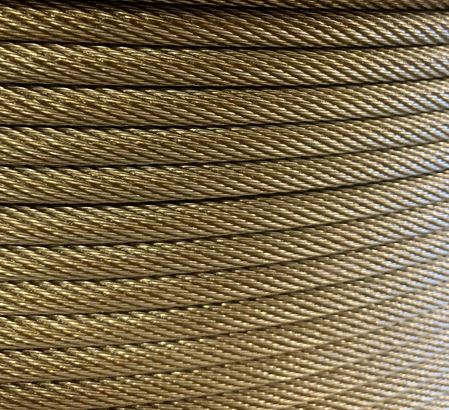

Câble antigiratoire 18x7 acier galvanisé graissé âme métallique

Le câble antigiratoire 18x7 acier galvanisé graissé âme métallique est destiné aux applications où la rotation du câble doit être limitée sous charge. Contrairement à un câble acier standard, qui peut transmettre un couple de torsion et provoquer la rotation de la charge, la construction 18 torons de 7 fils permet de réduire fortement ce phénomène. Ce type de câble est utilisé lorsque la stabilité de la charge, le bon enroulement sur tambour ou le comportement du mouflage deviennent déterminants.

Il est particulièrement adapté aux treuils, palans, appareils de levage, potences, ponts roulants, grues d’atelier, systèmes de renvoi et montages en brin direct. On le choisit lorsque le câble travaille sur une hauteur importante, lorsque la charge est suspendue librement ou lorsqu’un câble classique aurait tendance à vriller, à faire tourner le crochet ou à créer un phénomène de “câblage” entre les brins.

Quand faut-il utiliser un câble antigiratoire ?

Un câble antigiratoire s’utilise lorsque la rotation naturelle du câble devient gênante ou dangereuse. Sous charge, un câble acier cherche toujours plus ou moins à se détordre. Sur un montage court, guidé et peu sensible, ce phénomène peut rester acceptable. Sur une ligne de levage plus longue, un brin direct ou une charge libre, il peut au contraire provoquer une rotation du crochet, une instabilité de la charge, un mauvais enroulement ou un vrillage progressif du câble.

Le câble 18x7 est donc pertinent dans les cas suivants :

• levage en brin direct, lorsque la charge est suspendue sans mouflage complexe ;
• hauteur de levage importante, car plus la longueur libre est grande, plus l’effet de rotation peut apparaître ;
• charge non guidée, susceptible de tourner sur elle-même pendant la manœuvre ;
• treuil ou palan où le câble doit rester stable à l’enroulement ;
• mouflage sensible, lorsque les brins risquent de se croiser ou de se torsader ;
• remplacement d’un câble d’origine antigiratoire sur un appareil prévu pour ce type de construction.

En pratique, on ne choisit pas un câble antigiratoire parce qu’il “semble meilleur”. On le choisit parce que l’installation impose une maîtrise de la rotation. Si le crochet tourne à vide, si la charge pivote pendant la montée, si le câble forme des torsades ou si les brins d’un mouflage commencent à se rapprocher anormalement, il faut vérifier si un câble antigiratoire est requis.

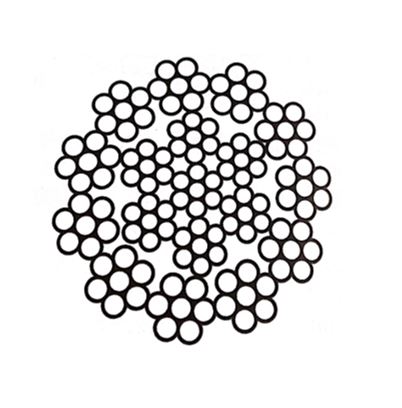

Construction 18x7 : ce que cela change réellement

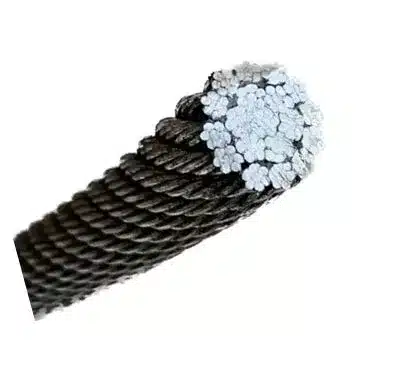

La construction 18x7 associe plusieurs torons de faible section autour d’une âme métallique. Cette architecture permet de mieux équilibrer les efforts internes du câble. Les torons sont organisés de manière à réduire le couple de rotation transmis à la charge, contrairement à un câble plus classique dont la construction peut générer davantage de torsion lorsqu’il est fortement sollicité.

Ce câble n’est pas seulement plus souple ou plus finement câblé : sa fonction principale est de limiter la rotation sous charge. Cette caractéristique améliore la stabilité de la manœuvre, réduit les risques de vrillage du câble et contribue à préserver le bon fonctionnement de l’appareil lorsque la rotation serait problématique.

Caractéristiques techniques

• Type : câble acier antigiratoire
• Construction : 18x7, soit 18 torons de 7 fils
• Âme : métallique
• Finition : acier galvanisé graissé
• Diamètres disponibles : 4, 5, 6, 7, 8, 10, 11 et 12 mm

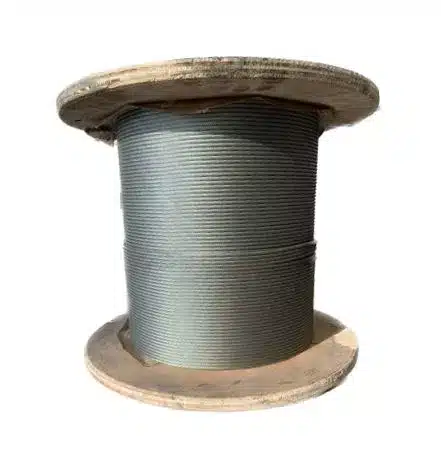

• Longueurs disponibles : 10, 20, 30, 50, 80 et 100 mètres
• Autres longueurs ou diamètres : sur demande

Pourquoi l’âme métallique est importante

L’âme métallique apporte une meilleure stabilité interne au câble. Elle aide le câble à conserver sa géométrie sous contrainte et améliore sa tenue dans les applications mécaniques répétées. Sur un câble antigiratoire, cette stabilité est importante, car le câble doit travailler sans se déformer excessivement ni perdre son équilibre interne.

La finition galvanisée graissée protège le câble contre l’oxydation courante et limite les frottements internes entre les fils et les torons. Le graissage participe au bon comportement du câble dans les poulies, les tambours et les systèmes de renvoi, à condition que l’installation soit correctement dimensionnée.

Applications professionnelles

• treuils manuels ou électriques compatibles ;
• palans et appareils de levage ;
• ponts roulants et potences ;
• grues d’atelier, petites grues et systèmes de manutention ;
• montages avec hauteur de levage importante ;
• lignes de traction ou de levage où la charge ne doit pas tourner ;
• remplacement de câble sur matériel prévu pour une construction antigiratoire.

Attention : un câble antigiratoire ne corrige pas une mauvaise installation

Un câble 18x7 réduit la rotation, mais il ne compense pas un mauvais montage. Si le diamètre de poulie est trop faible, si le tambour est inadapté, si l’enroulement se fait mal ou si la charge provoque des à-coups, le câble s’usera prématurément. Le choix du câble doit toujours être cohérent avec l’appareil, le diamètre des réas, le nombre de brins, la hauteur de levage et les prescriptions du fabricant de la machine.

Il faut également éviter de remplacer un câble d’origine par une autre construction sans vérification. Un câble 6x19, 6x36, 7x19 ou 18x7 ne travaille pas de la même manière. Le bon choix dépend de la fonction recherchée : souplesse, résistance à l’écrasement, tenue à l’abrasion, enroulement multicouche ou limitation de la rotation.

Émerillon, crochet tournant et extrémité libre : point de vigilance

Un câble antigiratoire ne doit pas être monté avec une extrémité libre en rotation sans validation technique. L’utilisation d’un émerillon ou d’un crochet tournant peut modifier l’équilibre interne du câble et réduire sa performance si le montage n’est pas prévu pour cela. Sur certains câbles résistants à la rotation, laisser le câble se détordre librement sous charge peut entraîner une perte de tenue et une usure accélérée.

Avant toute utilisation avec émerillon, crochet tournant ou système laissant tourner une extrémité du câble, il faut vérifier la compatibilité avec l’appareil et avec la construction du câble. Le 18x7 est un câble antigiratoire, pas une solution universelle permettant de supprimer toutes les contraintes de torsion.

Contrôles avant utilisation

• vérifier l’absence de fils cassés, corrosion, écrasement ou déformation ;
• contrôler que le câble n’a pas été vrillé avant montage ;
• respecter le sens d’enroulement et la pose sur tambour ;
• vérifier le diamètre des poulies et leur état ;
• éviter les angles vifs, les chocs et les à-coups ;
• remplacer le câble en cas de toron déformé, cage d’oiseau, pli marqué ou usure anormale.

Accessoires et montage

Selon l’installation, ce câble peut être utilisé avec des accessoires adaptés au diamètre du câble : cosses, serre-câbles, tendeurs, crochets, poulies ou points d’ancrage compatibles. Pour former une boucle, il est possible d’utiliser une cosse cœur et des serre-câbles à étrier EN 13411-5+A1, en respectant les règles de montage.

Pour les applications de levage avec terminaison certifiée, il faut utiliser une solution adaptée à l’usage prévu. Un câble vendu en longueur ne remplace pas une élingue câble acier conçue, équipée et contrôlée pour le levage de charges.

Câble antigiratoire 18x7 disponible chez Corderie Weiss

Corderie Weiss propose ce câble antigiratoire 18x7 acier galvanisé graissé âme métallique pour les professionnels qui ont besoin d’un câble stable sous charge, adapté aux treuils, palans, appareils de levage, systèmes de renvoi et montages où la rotation doit être maîtrisée.

Le choix du diamètre, de la longueur et des accessoires doit être fait en fonction de l’appareil, de la charge, du nombre de brins, de la hauteur de levage et des conditions réelles d’utilisation. En cas de doute, notre équipe peut vous orienter vers la solution la plus cohérente.

Vous pouvez commander ce câble antigiratoire 18x7 directement sur notre site. Livraison assurée sur toute la France métropolitaine.
