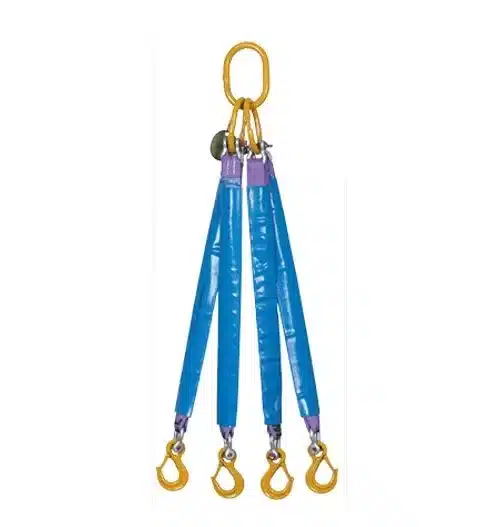

Élingue ronde 4 brins avec crochets à linguet

L’élingue ronde 4 brins avec crochets à linguet est une solution de levage textile destinée aux charges nécessitant quatre points d’attache, une stabilité élevée et une répartition maîtrisée des efforts.
Elle associe la souplesse d’élingues rondes textiles à la praticité de crochets de levage à linguet, pour les opérations de manutention en atelier, sur chantier, en maintenance industrielle ou en environnement de production.
Disponible en CMU de 2,1 à 21 tonnes pour un angle de travail de 0 à 45°, elle répond aux besoins des professionnels qui recherchent une élingue multibrins textile prête à l’emploi pour charges volumineuses, longues ou complexes.

Choisir cette élingue ronde 4 brins avec crochets à linguet

Cette élingue ronde 4 brins est adaptée lorsque la charge dispose de quatre points d’accrochage compatibles et qu’un levage sur un, deux ou trois points ne permet pas d’obtenir la stabilité recherchée. Elle est particulièrement pertinente pour les charges volumineuses, longues, irrégulières ou nécessitant une répartition des efforts sur plusieurs zones de prise.

La CMU indiquée pour cette gamme est donnée pour une utilisation de 0 à 45°. Ce point est essentiel : l’angle entre les brins modifie directement les efforts appliqués dans chaque brin et sur les points d’accrochage. Le choix de l’élingue doit donc tenir compte du poids réel de la charge, du centre de gravité, de l’angle de travail, de la longueur utile et de la répartition effective entre les quatre brins.

• CMU 2,1 à 4,2 tonnes de 0 à 45° : maintenance, atelier, petites structures, pièces mécaniques ou charges techniques nécessitant quatre points de prise.
• CMU 6,3 à 8,4 tonnes de 0 à 45° : levage industriel, chantier, charpente légère à intermédiaire, ensembles métalliques ou sous-ensembles machines.
• CMU 10,5 à 12,6 tonnes de 0 à 45° : opérations plus exigeantes avec contrôle rigoureux de l’équilibrage, des crochets, des points d’accrochage et de l’angle de travail.
• CMU 16,8 à 21 tonnes de 0 à 45° : levage textile de forte capacité, réservé aux configurations préparées, équilibrées et contrôlées avant toute mise en tension.

La longueur utile doit être choisie selon la hauteur disponible, l’écartement entre les quatre points d’accrochage, le centre de gravité et l’angle obtenu entre les brins. Une longueur trop courte peut créer un angle défavorable et augmenter les efforts. Une longueur trop longue peut compliquer le guidage, le positionnement ou la stabilité de la charge.

Une élingue textile 4 brins pour charges volumineuses ou longues

L’intérêt d’une élingue ronde 4 brins est de permettre une prise sur plusieurs points afin d’améliorer la stabilité de charges longues, volumineuses ou difficiles à équilibrer. Cette configuration peut être très efficace lorsque les quatre points d’accrochage sont correctement répartis autour du centre de gravité.

La configuration 4 brins ne doit pas donner une fausse impression de sécurité. Si un ou plusieurs brins ne travaillent pas réellement, si la charge est mal équilibrée ou si les points d’accrochage ne sont pas correctement répartis, la capacité effective et la stabilité de l’ensemble peuvent être compromises. Le levage doit donc être préparé avec rigueur avant toute mise en tension.

Caractéristiques techniques

Avantages concrets en utilisation

• Levage sur quatre points : adapté aux charges longues, volumineuses ou nécessitant une meilleure stabilité.
• Répartition des efforts : les quatre brins permettent de répartir la charge lorsque les points d’accrochage sont correctement positionnés.
• Crochets à linguet : accrochage rapide sur des points compatibles, avec fermeture par linguet à contrôler avant mise en tension.
• Élingues textiles souples : manipulation plus simple qu’une solution entièrement métallique dans de nombreuses configurations.
• Large choix de CMU : gamme disponible de 2,1 à 21 tonnes de 0 à 45° selon les besoins de levage.
• Longueurs courantes : disponibilité de 1 à 6 mètres selon sélection.
• Solution prête à l’emploi : configuration multibrins déjà équipée de crochets pour limiter les montages intermédiaires.

Domaines d’utilisation

Cette élingue ronde 4 brins avec crochets à linguet est destinée aux professionnels qui doivent lever une charge à partir de quatre points d’accrochage compatibles, avec une solution textile souple, identifiable et rapide à mettre en place.

• maintenance industrielle ;
• atelier mécanique ;
• chantier et BTP ;
• manutention industrielle ;
• levage de pièces mécaniques ou sous-ensembles techniques ;
• charpente métallique et structures avec quatre points d’accrochage ;
• charges longues, volumineuses ou irrégulières ;
• équipements nécessitant une répartition de charge sur plusieurs points.

Conformité, contrôle et sécurité

Une élingue ronde 4 brins avec crochets à linguet est un accessoire de levage complet. Le contrôle doit porter sur les quatre brins textiles, les crochets, les linguets, le marquage, les points d’accrochage, l’angle de travail et l’équilibrage de la charge. La configuration 4 brins impose une vigilance particulière sur la répartition réelle des efforts.

• Vérifier la CMU de l’élingue et sa compatibilité avec la charge réelle.
• Respecter la plage d’utilisation indiquée pour l’angle de travail de 0 à 45°.
• Contrôler la lisibilité du marquage et des informations de traçabilité.
• Vérifier l’état des quatre brins textiles : coupure, abrasion, brûlure, gaine ouverte ou usure anormale.
• Contrôler les crochets : déformation, usure, choc, fissure apparente ou ouverture anormale.
• Vérifier l’état et le bon retour des linguets avant mise en tension.
• S’assurer que les quatre points d’accrochage de la charge sont compatibles avec les crochets utilisés.
• Éviter toute charge en pointe, appui latéral ou mauvais positionnement dans les crochets.
• Ne jamais utiliser les brins textiles sur des arêtes vives sans protections adaptées.
• Ne jamais nouer, vriller, raccourcir ou modifier les brins textiles.
• Mettre l’élingue au rebut si un brin, un crochet, un linguet ou le marquage présente un doute.

Le bon équilibrage de la charge est déterminant sur une élingue 4 brins. En pratique, il faut vérifier que les quatre brins travaillent réellement. Si un brin reste détendu, si un autre reprend l’essentiel de l’effort, ou si le centre de gravité n’est pas correctement maîtrisé, l’opération doit être revue avant la mise en tension.

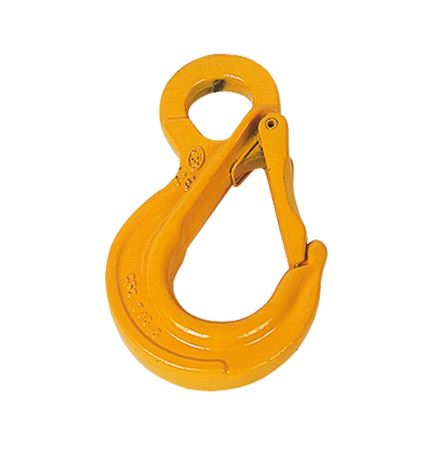

Points de vigilance spécifiques aux crochets à linguet

Les crochets à linguet facilitent l’accrochage, mais leur bon fonctionnement doit être contrôlé avant chaque utilisation. Le linguet participe à la fermeture du crochet ; il n’est pas conçu pour porter l’effort de levage. La charge doit être positionnée dans le fond du crochet, sans appui sur le bec ni sur le linguet.

• Ne pas charger un crochet sur le bec.
• Ne pas utiliser l’élingue si un linguet est absent, déformé, bloqué ou ne revient pas correctement.
• Ne pas considérer le linguet comme un organe porteur.
• Ne pas accrocher sur un point trop gros, trop petit ou mal orienté.
• Ne pas travailler avec un ou plusieurs brins détendus pendant que les autres reprennent l’essentiel de la charge.
• Ne pas utiliser l’élingue hors de l’angle de travail prévu.

Erreurs fréquentes à éviter

• Supposer que les quatre brins travaillent toujours à parts égales : en réalité, la répartition dépend de la géométrie, de la longueur des brins, du centre de gravité et de la mise en tension.
• Choisir uniquement selon la CMU nominale : sans tenir compte de l’angle de travail, de la charge réelle et des points d’accrochage.
• Utiliser des points de prise non prévus pour le levage : ou incompatibles avec les crochets.
• Laisser un crochet mal positionné : charge sur le bec, effort latéral, appui sur le linguet ou mauvais alignement.
• Oublier les protections textiles : les brins ne doivent pas travailler sur des arêtes vives ou zones abrasives sans protection adaptée.

Produits complémentaires et parcours de choix

Pour choisir la bonne configuration de levage ou comparer cette élingue avec d’autres solutions, vous pouvez compléter votre sélection avec les familles suivantes :

• Voir toutes les élingues rondes de levage EN 1492-2
• Consulter le guide technique pour choisir une élingue ronde EN 1492-2
• Comparer avec l’élingue ronde 3 brins avec crochets à verrouillage automatique
• Comparer avec l’élingue ronde 3 brins avec crochets à linguet
• Voir les crochets et mailles de levage compatibles
• Compléter avec des anneaux de levage ou manilles adaptés
• Ajouter une protection contre les angles vifs
• Comparer avec les élingues chaîne grade 80 si l’environnement est plus agressif

FAQ – Élingue ronde 4 brins avec crochets à linguet

Les quatre brins travaillent-ils toujours de manière égale ?

Non. Sur une élingue 4 brins, la répartition réelle dépend de la géométrie de la charge, de la position du centre de gravité, de la longueur des brins et de l’alignement des points d’accrochage. Il faut vérifier que les quatre brins travaillent correctement avant levage.

Les linguets des crochets portent-ils la charge ?

Non. Les linguets participent à la fermeture des crochets, mais ils ne sont pas conçus pour porter l’effort de levage. La charge doit être positionnée dans le fond des crochets, sans appui sur le bec ni sur le linguet.

Quand faut-il mettre cette élingue 4 brins au rebut ?

L’élingue doit être retirée du service si un brin textile est coupé, brûlé, fortement abrasé, si le marquage est absent ou illisible, si un crochet est déformé ou usé, ou si un linguet est absent, bloqué ou endommagé. En levage, le doute impose l’arrêt de l’utilisation.

Commander une élingue ronde 4 brins avec crochets à linguet

Cette élingue ronde 4 brins avec crochets à linguet est disponible en plusieurs CMU de 2,1 à 21 tonnes pour un angle de 0 à 45°, et en longueurs courantes de 1 à 6 mètres selon sélection. D’autres capacités ou longueurs peuvent être étudiées sur demande.

Pour une charge à quatre points d’accrochage, une opération de maintenance, une manutention répétitive ou une configuration de levage spécifique, l’équipe Corderie Weiss peut vous orienter vers l’élingue textile, la longueur, les crochets ou les accessoires les plus adaptés. Vous pouvez commander directement sur notre site, avec une livraison assurée sur toute la France métropolitaine.
