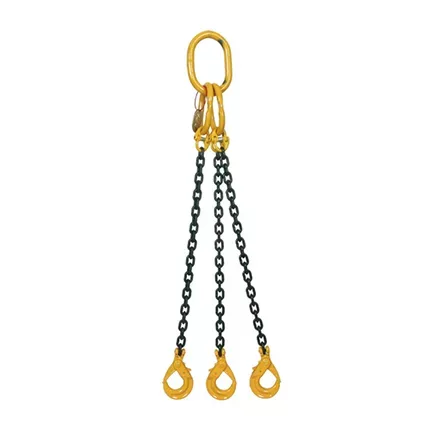

Élingue chaîne 3 brins Grade 80 avec crochets à verrouillage automatique

Cette élingue chaîne 3 brins Grade 80 avec crochets à verrouillage automatique est destinée aux opérations de levage professionnel nécessitant trois points de prise, une bonne stabilité de charge et une sécurité d’accrochage renforcée. Elle convient aux pièces métalliques, bâtis industriels, éléments chaudronnés, outillages, machines, cadres ou ensembles mécano-soudés équipés de trois points de levage fiables.

Cette version sans griffes de raccourcissement convient lorsque les trois points d’accroche sont cohérents en hauteur et que la longueur utile sélectionnée correspond déjà à l’usage prévu. Elle fait partie de la gamme Weiss d’élingues chaîne Grade 80, conçue pour les opérations de levage acier en atelier, chantier, industrie, maintenance et manutention lourde.

Choisir cette élingue chaîne 3 brins Grade 80

Une élingue chaîne 3 brins se choisit lorsque la charge dispose de trois points d’accroche prévus pour le levage, ou lorsqu’une configuration 2 brins ne permet pas de stabiliser correctement l’ensemble. Elle permet de mieux maîtriser l’assiette de la charge, de limiter les mouvements parasites et d’adapter le levage à des pièces dont la géométrie impose plusieurs points de reprise.

Le choix doit tenir compte du poids réel de la charge, de la CMU indiquée sur la plaquette, du diamètre de chaîne, de la longueur utile, de l’angle d’élingage, de la position du centre de gravité et de la résistance des points d’accroche. En levage multibrins, l’angle reste un paramètre critique : plus les brins s’ouvrent, plus l’effort augmente dans chaque brin.

Quand choisir une configuration 3 brins ?

Cette configuration est adaptée aux charges disposant de trois points de levage clairement identifiés : anneaux, œillets, oreilles de levage, inserts ou points constructeur prévus pour la manutention. Elle est pertinente pour certaines pièces industrielles, éléments mécano-soudés, structures irrégulières, charges asymétriques ou ensembles nécessitant une meilleure stabilisation qu’un montage 2 brins.

Pour une charge à un seul point d’accroche, il faut choisir une élingue chaîne 1 brin Grade 80 avec crochet à verrouillage automatique. Pour une charge à deux points de levage, consultez l’élingue chaîne 2 brins Grade 80 avec crochets à verrouillage automatique. Pour une charge volumineuse nécessitant quatre points de reprise, comparez avec l’élingue chaîne 4 brins Grade 80 avec crochets à verrouillage automatique.

Pourquoi choisir des crochets à verrouillage automatique ?

Les crochets à verrouillage automatique renforcent la sécurité d’accrochage par rapport aux crochets à linguet. Ils limitent le risque d’ouverture accidentelle pendant la mise en tension, le déplacement ou la dépose, notamment lorsque la charge peut bouger, que l’environnement est exposé ou que les opérations sont répétées.

Cette configuration est particulièrement adaptée aux usages intensifs, aux chantiers, à la maintenance industrielle, aux manutentions de pièces lourdes ou aux opérations où la fermeture du crochet doit rester sécurisée pendant toute la manœuvre. Pour une solution plus économique en environnement maîtrisé, comparez avec l’élingue chaîne 3 brins Grade 80 avec crochets à linguet.

Quand préférer une version avec griffes de raccourcissement ?

Cette version ne comporte pas de griffes de raccourcissement. Elle est adaptée lorsque les points de levage sont à hauteur cohérente et lorsque la longueur utile sélectionnée correspond aux opérations prévues.

Si les points d’accroche ne sont pas au même niveau, si la charge doit être équilibrée plus finement ou si les longueurs de brins doivent être adaptées selon les pièces manutentionnées, il faut choisir l’élingue chaîne 3 brins Grade 80 avec crochets à verrouillage automatique et griffes de raccourcissement.

Norme EN 818-4, CMU et traçabilité

Les élingues chaîne Grade 80 assemblées relèvent de la norme EN 818-4, qui encadre les exigences applicables aux élingues chaîne de levage en acier haute résistance. Cette norme doit se traduire concrètement par une élingue identifiée, une CMU lisible, un grade indiqué, une traçabilité conservée et des composants compatibles entre eux.

Le coefficient de sécurité usuel des élingues chaîne est de 4:1 : la charge de rupture minimale est quatre fois supérieure à la charge maximale d’utilisation, sous réserve d’une utilisation conforme aux règles de levage. La CMU réelle dépend du diamètre de chaîne, du nombre de brins, de l’angle d’élingage, du mode de prise et des indications portées sur la plaquette.

Une élingue sans identification lisible, présentant un doute de sécurité, une déformation, une usure anormale ou sortie de son suivi de contrôle ne doit pas être utilisée.

Caractéristiques techniques

Avantages concrets en levage

• Stabilité renforcée : configuration adaptée aux charges disposant de trois points de levage ou nécessitant une meilleure maîtrise de l’assiette.
• Sécurité d’accrochage supérieure : les crochets à verrouillage automatique limitent le risque d’ouverture accidentelle pendant la manutention.
• Configuration lisible : version sans raccourcisseur, adaptée lorsque les longueurs utiles sont déjà définies.
• Adaptation aux charges complexes : solution pertinente pour pièces irrégulières, bâtis, ensembles mécano-soudés ou structures industrielles.
• Robustesse du Grade 80 : chaîne acier adaptée aux environnements industriels, charges métalliques, ateliers et chantiers.
• Contrôle visuel complet : chaînes, crochets automatiques, maille de tête et plaquette peuvent être inspectés avant utilisation et lors des VGP.

Domaines d’utilisation

Cette élingue chaîne 3 brins Grade 80 avec crochets automatiques est destinée aux professionnels qui recherchent une solution robuste et sécurisée pour des levages sur plusieurs points :

• maintenance industrielle et mécanique ;
• chaudronnerie, métallerie et construction métallique ;
• ateliers de fabrication, usines et sites de production ;
• BTP, chantier, préfabrication et manutention d’éléments lourds ;
• levage de bâtis, cadres, pièces métalliques, outillages, moules, machines ou ensembles mécano-soudés ;
• utilisation avec pont roulant, palan, potence, grue d’atelier ou appareil de levage adapté.

Pour les charges sensibles, peintes, finies ou présentant un risque de marquage, une solution textile peut être plus adaptée. Consultez alors les élingues rondes de levage ou les sangles plates de levage.

Conformité, sécurité, VGP et contrôle avant utilisation

Une élingue chaîne 3 brins est un accessoire de levage. Elle doit être utilisée uniquement dans le respect de sa CMU, de son marquage, de son état réel, de l’angle d’élingage, du mode de prise et de la résistance des points d’accroche de la charge.

Les VGP, vérifications générales périodiques, font partie du suivi sécurité des accessoires de levage en entreprise utilisatrice. Elles permettent de contrôler l’état de conservation de l’élingue et de détecter les défauts pouvant compromettre la sécurité : usure, déformation, allongement, fissure, absence d’identification, mauvais fonctionnement des crochets ou altération des composants. Elles ne remplacent pas le contrôle visuel avant chaque utilisation.

Points de contrôle avant levage

• vérifier la présence et la lisibilité de la plaquette d’identification ;
• contrôler que la CMU est compatible avec le poids réel de la charge, l’angle d’élingage et la configuration utilisée ;
• vérifier que les trois points d’accroche sont prévus pour le levage et capables de reprendre les efforts transmis ;
• contrôler l’état de la maille de tête, des chaînes et des crochets automatiques ;
• inspecter les maillons : absence de déformation, allongement, fissure, entaille, corrosion excessive ou usure anormale ;
• vérifier le bon fonctionnement de chaque crochet à verrouillage automatique ;
• s’assurer que les brins ne sont pas vrillés, noués, croisés ou engagés de travers ;
• vérifier que la charge est équilibrée avant déplacement complet ;
• ne jamais faire travailler les crochets en pointe ou en appui latéral ;
• protéger l’élingue en présence d’arêtes vives, d’angles agressifs ou de zones d’appui concentrées ;
• écarter immédiatement toute élingue sans identification lisible, déformée, fissurée ou présentant un doute de sécurité.

Points de vigilance propres aux élingues 3 brins

• ne pas supposer que les trois brins travaillent automatiquement de façon égale ;
• tenir compte de l’angle d’élingage, qui augmente l’effort dans chaque brin lorsque l’ouverture s’élargit ;
• vérifier que les trois points d’accroche sont cohérents en hauteur, puisqu’il n’y a pas de griffes de raccourcissement intégrées ;
• choisir une version avec griffes si les longueurs doivent être ajustées indépendamment ;
• vérifier que le centre de gravité est maîtrisé avant déplacement ;
• ne pas utiliser une élingue 3 brins pour compenser des points d’accroche non prévus ou mal dimensionnés.

VGP et suivi du matériel

Cette élingue doit être intégrée au registre ou suivi interne des accessoires de levage de l’entreprise utilisatrice. Les vérifications périodiques doivent tenir compte de l’intensité d’utilisation, de l’environnement, des contraintes mécaniques subies et de l’état réel des composants.

Après choc, surcharge présumée, déformation, modification, réparation ou doute sur l’état de l’élingue, l’équipement doit être écarté et contrôlé avant toute remise en service. Le suivi doit permettre de tracer les vérifications, les anomalies constatées et les décisions de maintien en service ou de retrait.

Erreurs fréquentes à éviter

• utiliser une élingue 3 brins sans tenir compte de l’angle d’élingage ;
• choisir le diamètre uniquement selon le poids de la charge, sans vérifier la CMU réelle en configuration ;
• laisser un brin détendu ou mal positionné pendant le levage ;
• utiliser cette version sans griffes alors qu’un réglage indépendant des brins est nécessaire ;
• faire travailler les crochets en pointe ou en appui latéral ;
• lever une charge dont les points d’accroche ne sont pas prévus pour les efforts transmis ;
• remettre en service une élingue après choc ou déformation sans contrôle adapté ;
• utiliser cette chaîne pour de l’arrimage : levage et arrimage ne relèvent pas du même usage ni des mêmes exigences.

Compléter votre équipement de levage

Pour construire un ensemble de levage cohérent, cette élingue chaîne 3 brins avec crochets automatiques peut être associée aux familles complémentaires du site Corderie Weiss :

• Pour ajuster indépendamment les longueurs de brins, consultez l’élingue chaîne 3 brins Grade 80 avec crochets automatiques et griffes de raccourcissement.
• Pour une configuration 3 brins plus économique en environnement maîtrisé, comparez avec l’élingue chaîne 3 brins Grade 80 avec crochets à linguet.
• Pour une prise directe sur point unique, consultez l’élingue chaîne 1 brin Grade 80 avec crochet à verrouillage automatique.
• Pour une configuration sur deux points d’accroche, comparez avec l’élingue chaîne 2 brins Grade 80 avec crochets à verrouillage automatique.
• Pour une charge volumineuse nécessitant quatre points de reprise, consultez l’élingue chaîne 4 brins Grade 80 avec crochets à verrouillage automatique.
• Pour comparer toutes les configurations 1 à 4 brins, consultez la gamme complète des élingues chaîne Grade 80.
• Pour une capacité supérieure ou une optimisation du diamètre selon les configurations, consultez les élingues chaîne Grade 100.
• Pour une autre solution acier selon l’application, comparez avec les élingues câble acier.
• Pour les points de liaison et les montages de levage, consultez les anneaux de levage et manilles.
• Pour remplacer ou compléter les composants d’un montage, voir les mailles et crochets de levage.
• Pour les opérations avec appareil de levage ou de traction, consultez les palans, treuils et pinces.

Pour valider le choix du nombre de brins, du diamètre, de la CMU, des angles de travail, des modes de prise, de la norme EN 818-4 et des contrôles à effectuer, consultez le guide technique Weiss sur les élingues chaîne.

FAQ – Élingue chaîne 3 brins Grade 80 avec crochets automatiques

Quand choisir une élingue chaîne 3 brins ?

Une élingue chaîne 3 brins se choisit pour une charge équipée de trois points d’accroche prévus pour le levage, ou lorsque la stabilité impose une meilleure répartition qu’un montage 2 brins. Le choix doit toujours tenir compte de la CMU, de l’angle d’élingage, du centre de gravité et de la résistance des points de prise.

Quelle différence avec la version équipée de griffes de raccourcissement ?

Cette version ne permet pas de régler indépendamment la longueur des brins. La version avec griffes de raccourcissement est préférable lorsque les points d’accroche ne sont pas à la même hauteur, lorsque la charge doit être équilibrée plus finement ou lorsque les longueurs doivent être ajustées selon les opérations.

Cette élingue est-elle concernée par les VGP ?

Oui. Comme accessoire de levage, une élingue chaîne 3 brins doit être intégrée au suivi sécurité de l’entreprise utilisatrice, avec vérifications périodiques adaptées, traçabilité et contrôle visuel avant utilisation. Toute anomalie, absence d’identification ou déformation impose l’écartement de l’élingue.

Commander votre élingue chaîne 3 brins Grade 80 avec crochets automatiques

Cette élingue chaîne 3 brins Grade 80 avec crochets à verrouillage automatique est une solution robuste et sécurisée pour les charges nécessitant trois points de levage. Elle améliore la stabilité par rapport à une configuration 2 brins et renforce la sécurité d’accrochage grâce aux crochets automatiques.

Sélectionnez le diamètre de chaîne, la longueur utile et la CMU correspondant à votre charge. Pour comparer les autres configurations disponibles, consultez la gamme complète des élingues chaîne Grade 80. Vous pouvez commander directement sur le site Corderie Weiss, avec livraison assurée sur toute la France métropolitaine.
