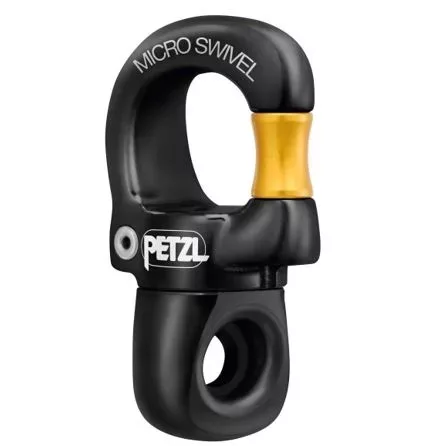

Émerillon MICRO SWIVEL compact ouvrable

L’émerillon MICRO SWIVEL est un élément de connexion compact et ouvrable, conçu pour limiter l’entortillement des longes et améliorer le positionnement des appareils dans les systèmes de travaux en hauteur. Il s’associe à un mousqueton à verrouillage et permet de créer un ensemble plus propre, plus léger et moins encombrant qu’un montage avec émerillon classique plus volumineux.

Avec une charge de rupture de 23 kN, une valeur d’utilisation maximale de 2,5 kN et un poids de 75 g, le MICRO SWIVEL s’adresse aux professionnels qui recherchent une solution compacte pour conserver une bonne orientation de la longe, du connecteur ou de l’appareil, sans multiplier les éléments inutiles dans le système.

Choisir le bon émerillon ouvrable compact

Le MICRO SWIVEL doit être choisi lorsque l’objectif est de limiter les vrillages dans une longe ou de maintenir un appareil correctement orienté. Il est particulièrement pertinent lorsque la liaison peut tourner pendant l’utilisation : longe double, longe armée, système de progression, appareil connecté ou montage nécessitant une meilleure gestion de l’orientation.

Son intérêt n’est pas de remplacer un connecteur classique, mais d’améliorer la rotation contrôlée d’un système. Il évite l’entortillement des longes et permet de conserver une meilleure lisibilité du montage, notamment lorsque plusieurs brins ou appareils peuvent se croiser pendant l’intervention.

La conception ouvrable facilite l’installation sur une longe ou un appareil, avec une connexion quasi permanente. Ce point est important : le côté ouvrable du MICRO SWIVEL ne doit pas être utilisé comme une connexion à ouvrir et fermer fréquemment. Il est destiné à une installation durable ou à des connexions / déconnexions exceptionnelles.

La conception sans roulement est volontaire. L’émerillon tourne librement lorsqu’il n’est pas sous tension, puis se stabilise sous charge afin de maintenir la position des appareils. Cette logique est utile lorsque l’on veut limiter les torsions sans créer une rotation permanente incontrôlée pendant le travail.

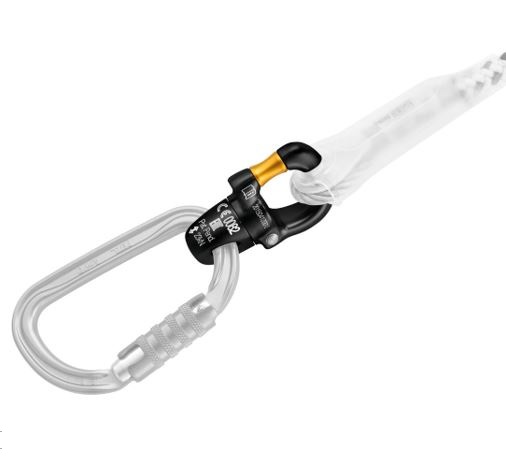

Le point de connexion destiné au mousqueton intègre une bague de maintien favorisant le travail du connecteur dans le grand axe. Ce point doit être respecté : un connecteur mal orienté, chargé en travers ou placé en porte-à-faux peut réduire fortement la sécurité du système.

Le MICRO SWIVEL convient pour des montages compacts avec longe ou appareil compatible. Pour des charges, configurations ou usages non prévus dans la notice, il faut utiliser un autre équipement adapté. Il ne doit jamais être utilisé en dehors de ses limites ni comme accessoire de levage ou de manutention.

Caractéristiques techniques

La charge de rupture de 23 kN correspond à une sollicitation correcte dans l’axe prévu. Le MICRO SWIVEL ne doit pas être chargé au niveau de l’entretoise, en porte-à-faux, en travers ou avec un frottement parasite. Une mauvaise orientation peut réduire la résistance du système.

La valeur d’utilisation maximale de 2,5 kN doit être respectée. Elle ne doit pas être confondue avec la charge de rupture. Le produit doit rester dans le domaine d’utilisation prévu par la notice et être intégré dans un système complet compatible.

Le MICRO SWIVEL doit être associé à des équipements conformes aux normes applicables, par exemple une longe EN 354 ou des connecteurs EN 362 selon la configuration. Il doit être utilisé par une personne formée, compétente ou placée sous le contrôle direct d’une personne compétente.

Avantages concrets

Le premier avantage du MICRO SWIVEL est de réduire l’entortillement des longes. Sur une longe double, une longe armée ou un système manipulé régulièrement, la rotation contrôlée permet de conserver un montage plus propre et plus facile à utiliser.

Son format compact limite l’encombrement du système. C’est un point important sur harnais, longe ou appareil, où chaque élément ajouté peut gêner la manipulation, augmenter la longueur du système ou créer un mauvais positionnement.

La conception ouvrable permet une installation pratique sur une longe ou un appareil compatible, tout en évitant de multiplier les connecteurs supplémentaires. L’ensemble reste plus simple, plus léger et plus lisible.

La bague de maintien du connecteur aide à conserver le mousqueton dans son grand axe. Cette orientation est essentielle pour préserver la résistance utile du connecteur et éviter les mises en travers ou les charges parasites.

La conception sans roulement permet à l’émerillon de tourner librement hors tension, puis de rester plus stable sous charge. Cela limite les vrillages sans laisser l’appareil tourner continuellement pendant l’utilisation.

Domaines d’utilisation

Le MICRO SWIVEL s’utilise dans les travaux en hauteur, l’accès technique, l’élagage, la maintenance, les systèmes de progression, les longes armées, les longes antichute compatibles et les configurations nécessitant une meilleure gestion de l’orientation de la liaison.

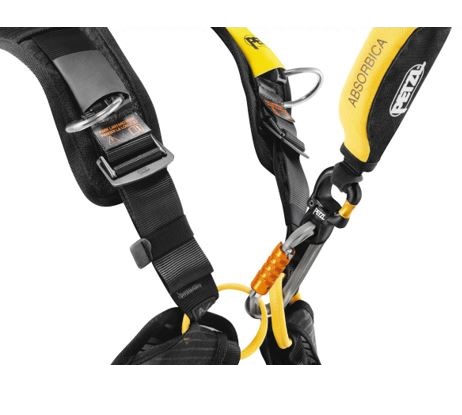

Il peut notamment être utilisé pour connecter une longe double au harnais afin de limiter l’entortillement des brins, ou avec une longe armée afin d’éviter que la corde ne vrille. Il est aussi pertinent lorsque l’appareil connecté doit rester mieux positionné pendant les manipulations.

Il ne doit pas être utilisé comme émerillon de levage, accessoire de manutention, anneau de suspension de charge ou élément de traction hors usage EPI. Le MICRO SWIVEL est un équipement de protection individuelle destiné aux systèmes de protection contre les chutes de hauteur, dans les limites prévues par sa notice.

Conformité, sécurité et points de vigilance

Le MICRO SWIVEL est un EPI contre les chutes de hauteur conforme au règlement UE 2016/425. Il doit être intégré dans un système complet et compatible : longe, connecteur, harnais, ancrage et appareil associé doivent être choisis ensemble.

Avant chaque utilisation, vérifier l’absence de déformation, fissure, marque, usure ou corrosion sur le corps, le rivet et l’entretoise. Les deux parties du corps doivent tourner librement. La bague de maintien du connecteur doit être présente et assurer le bon maintien du connecteur dans l’axe de travail.

La vis doit être correctement installée et serrée. L’absence de jeu au niveau de l’entretoise doit être vérifiée. Le MICRO SWIVEL n’est sûr que si l’entretoise est fermée et si la vis est complètement vissée au couple indiqué. Un montage avec vis mal serrée est dangereux et peut réduire la résistance du produit.

Le montage ou le démontage de la vis doit être réalisé dans un endroit adapté afin d’éviter la perte de l’entretoise, de la vis ou du joint. L’état du frein filet doit être vérifié et remplacé si nécessaire. Le joint de la vis doit être présent.

Le côté ouvrable doit être réservé à des connexions ou déconnexions exceptionnelles. Il ne doit pas être utilisé comme point d’ouverture fréquent pendant la journée de travail.

Pendant l’utilisation, maintenir le système en tension afin d’éviter les mauvais positionnements du MICRO SWIVEL ou des connecteurs associés. Éviter toute charge sur l’entretoise, tout frottement, toute charge transversale et tout appui en porte-à-faux.

Dans un système d’arrêt des chutes, la longueur des connecteurs influe sur la hauteur de chute. Le tirant d’air doit être vérifié avant intervention. L’ancrage doit être correctement positionné, de préférence au-dessus de l’utilisateur, et répondre aux exigences EN 795 avec une résistance minimale de 12 kN.

Une vérification approfondie par une personne compétente doit être réalisée au minimum tous les 12 mois, et plus fréquemment si l’intensité d’utilisation ou l’environnement l’exige. Les résultats doivent être enregistrés sur la fiche de vie de l’EPI.

Le MICRO SWIVEL doit être mis au rebut s’il a subi une chute ou un effort important, si le résultat des vérifications n’est pas satisfaisant, si son historique complet d’utilisation n’est pas connu, si son marquage est illisible ou si un doute existe sur sa fiabilité.

Pour compléter votre équipement

FAQ

À quoi sert le MICRO SWIVEL ?

Le MICRO SWIVEL sert à limiter l’entortillement des longes et à améliorer le positionnement des appareils dans un système EPI de travaux en hauteur. Il permet une rotation contrôlée de la liaison, sans ajouter un émerillon volumineux.

Le MICRO SWIVEL peut-il être ouvert régulièrement ?

Non. Son côté ouvrable est destiné à une installation quasi permanente ou à des connexions / déconnexions exceptionnelles. Il ne doit pas être utilisé comme un connecteur à ouvrir et fermer fréquemment pendant l’intervention.

Le MICRO SWIVEL peut-il être utilisé pour du levage ?

Non. Le MICRO SWIVEL est un EPI contre les chutes de hauteur. Il ne doit pas être utilisé comme émerillon de levage, accessoire de manutention, élément de traction de charge ou anneau de suspension hors usage EPI.

Conclusion

L’émerillon MICRO SWIVEL est une solution compacte et ouvrable pour améliorer l’orientation des longes et appareils dans les systèmes de travaux en hauteur. Sa charge de rupture de 23 kN, son poids de 75 g, sa conception sans roulement et sa possibilité d’installation quasi permanente en font un élément utile pour limiter les vrillages tout en conservant un système léger et lisible.

Pour sécuriser votre choix, Corderie Weiss vous accompagne dans la sélection de l’émerillon, du connecteur à verrouillage, de la longe, de l’ancrage et des EPI adaptés à vos conditions réelles d’intervention en hauteur.
