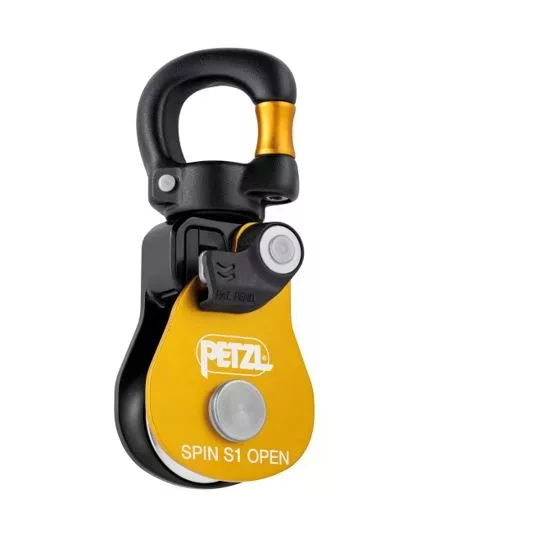

Poulie simple compacte SPIN S1 OPEN avec émerillon ouvrable

La SPIN S1 OPEN est une poulie simple compacte à haut rendement, conçue pour les systèmes de mouflage, de tyrolienne ou de déviation de charge lorsque le poids, l’encombrement et la rapidité de mise en place comptent réellement. Elle permet d’installer la corde sans déconnecter la poulie de l’ancrage, tout en offrant un émerillon ouvrable destiné aux connexions semi-permanentes.

Son intérêt professionnel est précis : réduire le volume du système, faciliter l’intégration avec des équipements compatibles et conserver une poulie orientable sous charge dans les manœuvres de travaux en hauteur, de secours technique ou d’intervention sur corde.

Choisir la SPIN S1 OPEN pour un système compact et organisé

La SPIN S1 OPEN n’est pas simplement une petite poulie de renvoi. C’est une poulie compacte pensée pour les montages où l’on cherche à limiter l’encombrement tout en gardant une bonne qualité de hissage. Elle trouve son intérêt dès que le système doit rester court, propre et facile à manipuler : secours technique, accès difficile, travail sur corde, déviation de charge ou mouflage léger.

Par rapport à une poulie simple plus massive, elle permet de gagner du volume et du poids. Par rapport à une poulie simple classique, son émerillon ouvrable apporte une possibilité d’intégration plus directe avec certains équipements ou structures de connexion. Ce point est important dans les systèmes où l’on veut éviter les empilements inutiles de connecteurs, réduire la hauteur perdue et garder un montage plus lisible.

La SPIN S1 OPEN est particulièrement adaptée dans les cas suivants :

• Système compact de secours ou d’intervention : son poids de 160 g et son encombrement réduit facilitent le transport et la mise en œuvre dans un kit technique.
• Déviation de charge ou renvoi léger : le réa sur roulement à billes étanche limite les pertes de rendement tout en conservant une poulie très compacte.
• Connexion semi-permanente : l’émerillon ouvrable permet d’intégrer la poulie à certains équipements compatibles, avec une fixation destinée à rester en place plutôt qu’à être ouverte et refermée en permanence.
• Montage avec besoin d’orientation sous charge : l’émerillon permet à la poulie de se positionner dans l’axe de la corde chargée, à condition que le système lui laisse sa liberté de mouvement.

La SPIN S1 OPEN doit être choisie en tenant compte de sa charge d’utilisation maximale de 5 kN, de sa compatibilité corde de 7 à 11 mm et de son usage prévu. Elle n’a pas la même vocation qu’une poulie double ou qu’une poulie simple de plus forte capacité : son terrain naturel, c’est la compacité, la fluidité et l’intégration propre dans un système maîtrisé.

Caractéristiques techniques de la poulie SPIN S1 OPEN

Ce que l’émerillon ouvrable change réellement

L’émerillon ouvrable est le point technique le plus important de la SPIN S1 OPEN. Il permet d’intégrer la poulie à une grande variété de configurations compatibles, notamment lorsque l’objectif est de réduire le nombre d’éléments intermédiaires et de limiter l’encombrement du montage.

Il ne doit toutefois pas être compris comme un connecteur à ouvrir et fermer constamment. Il s’agit d’une connexion semi-permanente : elle doit être réservée à des opérations de connexion ou déconnexion exceptionnelles, avec contrôle du montage, présence du joint, absence de jeu au niveau de l’entretoise et serrage correct de la vis.

Le serrage de la vis est un point critique. La notice indique un serrage au couple de 4 Nm avec une clé dynamométrique. C’est la seule manière de vérifier correctement le couple de serrage obtenu. Une vis mal serrée, une entretoise mal fermée ou une sollicitation incorrecte de l’émerillon ouvrable peut réduire la résistance de l’ensemble et rendre le montage dangereux.

Cette poulie doit donc être réservée à des utilisateurs qui comprennent la différence entre une connexion rapide par mousqueton et une connexion semi-permanente par émerillon ouvrable. C’est précisément ce qui fait son intérêt : elle permet un montage compact et propre, mais elle demande une méthode stricte.

Avantages concrets en intervention

La SPIN S1 OPEN apporte d’abord un gain d’encombrement. Dans un système de secours, une déviation ou un montage sur corde, la hauteur disponible et le volume occupé par les connecteurs peuvent vite devenir pénalisants. L’émerillon ouvrable permet de réduire certains empilements et de conserver un système plus direct.

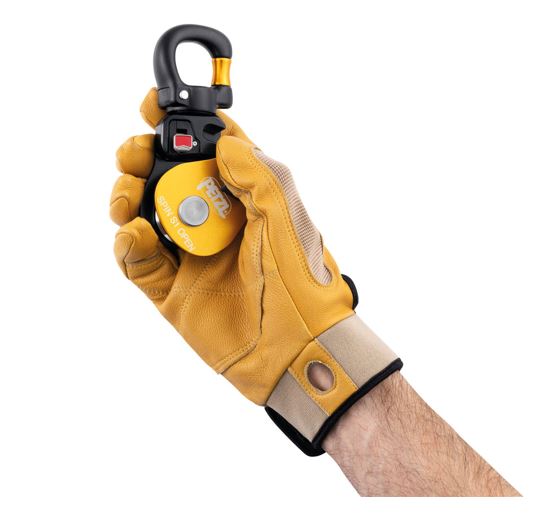

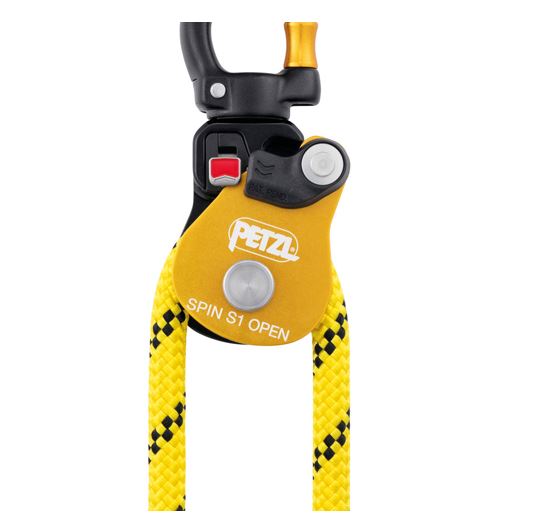

Son flasque mobile à ouverture triple action permet d’installer la corde rapidement, y compris avec des gants, sans retirer la poulie de son point de connexion. Le témoin rouge permet de contrôler visuellement le verrouillage du flasque : s’il est visible, la poulie ne doit pas être mise en charge.

Le réa de 25 mm sur roulement à billes étanche offre un rendement de 91 %. Sur une poulie compacte, ce niveau de rendement permet de conserver une manœuvre fluide tout en acceptant le compromis logique d’un format plus léger qu’une poulie de plus grand diamètre.

L’émerillon facilite l’orientation sous charge. Il limite les contraintes parasites lorsque la poulie peut s’aligner naturellement avec la corde chargée. Cette liberté de mouvement doit être préservée : une poulie bloquée dans une mauvaise orientation travaille mal et peut dégrader la lisibilité du système.

Domaines d’utilisation

• Travaux en hauteur avec systèmes de corde compacts
• Secours technique et kits d’intervention légers
• Déviation de charge dans un montage contrôlé
• Mouflage léger ou système de hissage à encombrement réduit
• Tyrolienne dans une configuration compatible et maîtrisée
• Connexion semi-permanente à des équipements compatibles
• Manœuvres nécessitant une poulie orientable sous charge avec faible encombrement

Conformité, compatibilité et sécurité

La SPIN S1 OPEN est un équipement de protection individuelle destiné aux systèmes de protection contre les chutes de hauteur. Elle ne doit pas être sollicitée au-delà de ses limites et ne doit être utilisée que dans les situations prévues par sa notice, par des personnes formées et compétentes.

Les équipements associés doivent être compatibles avec la poulie et conformes aux normes applicables. Pour les systèmes sur corde, la compatibilité avec des cordes adaptées doit être vérifiée, notamment avec des cordes conformes à l’EN 1891 lorsque l’usage l’exige. La compatibilité de diamètre est de 7 à 11 mm, mais le diamètre ne suffit pas à valider un système : il faut aussi tenir compte du type de corde, de son état, de l’usage prévu, des efforts et des appareils associés.

Avant chaque utilisation, il faut contrôler l’absence de déformation, fissure, marque anormale, usure ou corrosion sur le corps, l’entretoise et la vis. Le réa doit tourner correctement, le flasque mobile doit se verrouiller sans défaut, et l’émerillon ouvrable doit être contrôlé avec une attention particulière : joint présent, vis correctement serrée, absence de jeu au niveau de l’entretoise.

Pendant l’utilisation, l’état du produit et ses connexions avec les autres éléments du système doivent être surveillés. La poulie doit pouvoir bouger librement afin de s’aligner naturellement avec la corde chargée. Tout frottement extérieur sur le bouton de déverrouillage doit être évité.

Points de vigilance à ne pas négliger

• Ne pas utiliser la poulie avec le témoin rouge visible : le flasque mobile n’est alors pas verrouillé et il existe un risque d’ouverture intempestive.
• Ne pas traiter l’émerillon ouvrable comme un mousqueton : il s’agit d’une connexion semi-permanente, destinée à des ouvertures et fermetures exceptionnelles.
• Contrôler le serrage de la vis : le serrage doit être réalisé au couple indiqué, avec une clé dynamométrique, afin d’assurer un montage correct.
• Vérifier l’absence de jeu : l’entretoise doit être fermée, la vis complètement serrée et le montage ne doit présenter aucun jeu anormal.
• Respecter la limite de charge : la charge d’utilisation maximale est de 5 kN, avec une répartition indiquée à 2 x 2,5 kN.
• Ne pas confondre compacité et capacité élevée : cette poulie est optimisée pour les systèmes compacts, pas pour remplacer une poulie de plus forte capacité ou une poulie double lorsque le montage l’exige.
• Mettre en quarantaine en cas de doute : choc, chute, effort important, environnement agressif, marquage illisible ou historique incomplet doivent conduire à une vérification approfondie.

Contrôle périodique de la poulie

Comme tout EPI, la SPIN S1 OPEN doit faire l’objet d’une vérification approfondie par une personne compétente au minimum tous les 12 mois. Cette fréquence doit être adaptée aux conditions d’utilisation, à l’intensité de l’usage et à l’environnement de travail.

Le contrôle doit porter sur la traçabilité du produit, la lisibilité du numéro individuel et du marquage CE, l’état des flasques, du trou de connexion, du réa, des rivets, de l’émerillon, de l’entretoise, de la vis et du système de verrouillage. La vérification fonctionnelle doit confirmer que le réa tourne librement et que le système d’ouverture et de verrouillage fonctionne correctement.

Toute dégradation imprévue doit conduire à une mise en quarantaine en attente d’un contrôle approfondi. Un EPI dont l’historique n’est pas connu, dont le marquage est illisible ou dont le fonctionnement n’est pas parfaitement clair ne doit pas être remis en service.

Produits complémentaires pour composer un système cohérent

La SPIN S1 OPEN doit être intégrée dans un système complet : corde compatible, connecteur adapté, ancrage fiable et, si besoin, poulie complémentaire selon le type de manœuvre. Le choix des produits associés doit permettre de conserver un montage lisible, compact et conforme aux contraintes terrain.

• Poulies et émerillons pour travaux en hauteur :
  pour comparer les poulies compactes, simples, doubles, ouvrables et les émerillons selon la manœuvre à réaliser.
• Poulie simple ouvrable SPIN L1 avec émerillon :
  pour choisir une poulie simple de plus grande capacité, avec corde compatible de 7 à 13 mm et rendement supérieur.

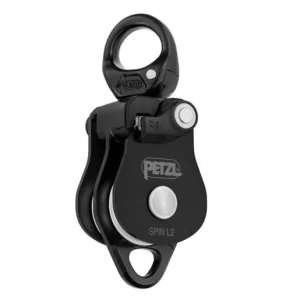

• Poulie double ouvrable SPIN L2 avec émerillon :
  pour les systèmes de mouflage plus élaborés, lorsque deux réas en parallèle et un point de connexion complémentaire sont nécessaires.
• Mousquetons, connecteurs et porte-outils pour travaux en hauteur :
  pour sélectionner les connecteurs adaptés aux efforts, à l’orientation du système et aux équipements associés.
• Cordes travaux en hauteur EN 1891 :
  pour choisir une corde compatible avec le diamètre admissible de la poulie, le type de manœuvre et les appareils utilisés.
• Ancrages travaux en hauteur :
  pour sécuriser le point de départ du montage avant toute mise en place de renvoi, déviation ou hissage.

FAQ – Poulie SPIN S1 OPEN

Quelle est la différence entre la SPIN S1 OPEN et la SPIN L1 ?

La SPIN S1 OPEN est plus compacte et plus légère, avec une charge d’utilisation maximale de 5 kN et une compatibilité corde de 7 à 11 mm. La SPIN L1 est plus grande, avec une capacité supérieure et une compatibilité corde de 7 à 13 mm. Le choix dépend donc du besoin : compacité et intégration semi-permanente pour la SPIN S1 OPEN, capacité et rendement supérieur pour la SPIN L1.

L’émerillon ouvrable peut-il être ouvert régulièrement ?

Non. L’émerillon ouvrable est destiné à une connexion semi-permanente. Il doit être réservé à des connexions ou déconnexions exceptionnelles, avec contrôle de l’entretoise, du joint, de la vis et du couple de serrage.

Quel diamètre de corde utiliser avec la SPIN S1 OPEN ?

La SPIN S1 OPEN accepte les cordes de 7 à 11 mm. La compatibilité réelle doit toutefois être vérifiée avec l’ensemble du système : type de corde, état de la corde, usage prévu, appareil associé et conditions d’utilisation.

Commander une poulie compacte SPIN S1 OPEN

La SPIN S1 OPEN s’adresse aux professionnels qui recherchent une poulie simple compacte, légère, haut rendement et intégrable dans un système de corde à encombrement réduit. Pour les travaux en hauteur, le secours technique ou les montages de déviation et de hissage, Corderie Weiss accompagne les professionnels dans le choix des poulies, cordes, connecteurs et ancrages compatibles avec leurs contraintes terrain.
