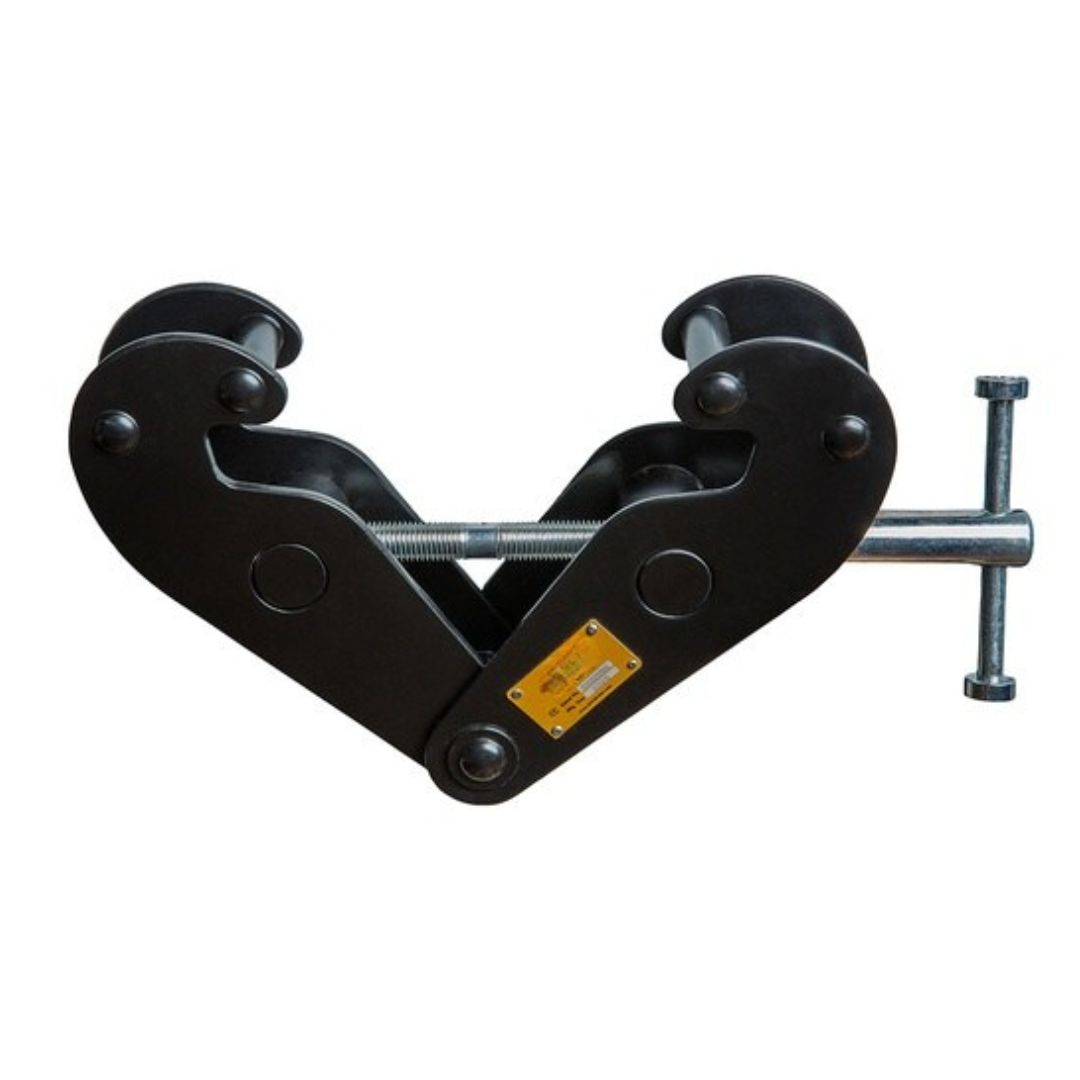

Griffe à poutrelle noire 1T à 5T – installation scénique, rigging et accroche discrète

La griffe à poutrelle noire permet de créer un point d’accrochage temporaire sur une poutre acier compatible, pour suspendre un palan, un moteur de levage, une élingue ou un accessoire de rigging dans les environnements scéniques, événementiels et techniques où la discrétion visuelle est importante.

Disponible en 1 tonne, 2 tonnes, 3 tonnes et 5 tonnes, elle s’adresse aux professionnels du spectacle, de la scène, du plateau, de la structure et de la maintenance technique qui recherchent une griffe robuste, réglable et visuellement discrète pour travailler sur poutrelle acier de type IPE, IPN, HEA, HEB ou profil compatible.

Sa finition noire limite la visibilité du point d’accroche dans les installations scéniques, les zones blackout, les plateaux TV, les théâtres, les salles de spectacle, les scènes de concert et les structures techniques apparentes. Cette finition ne remplace jamais les exigences de levage : le choix reste toujours déterminé par la CMU, la largeur de poutrelle, la résistance de la structure support et la cohérence complète du montage.

Choisir la bonne griffe à poutrelle noire

Le choix d’une griffe à poutrelle noire ne doit jamais se limiter à sa couleur. La finition noire répond à une contrainte visuelle, mais la sécurité du montage dépend d’abord de la CMU, de la largeur d’aile de poutrelle, de l’état du profil acier, de la capacité réelle de la structure porteuse et du type d’équipement suspendu.

La griffe se positionne sur l’aile de la poutrelle et se règle par serrage. Le réglage doit permettre un appui correct sur le profil, sans jeu excessif, sans désaxage et sans montage approximatif. Une griffe à poutrelle noire ne doit jamais être simplement posée sur la structure : elle doit être ajustée, serrée, bloquée et contrôlée avant toute mise en charge.

Dans une installation scénique, le point d’accroche peut recevoir un palan manuel, un moteur de levage, une élingue noire, une manille, un crochet ou un accessoire compatible. Chaque élément du montage doit être cohérent : la CMU de la griffe, la capacité du palan ou du moteur, la résistance de la poutrelle, la direction de l’effort, la charge suspendue et l’environnement de travail.

Une griffe de 5 tonnes ne rend pas automatiquement la poutre capable de reprendre 5 tonnes. La structure support doit être validée indépendamment de l’accessoire utilisé. C’est un point essentiel en rigging, en machinerie scénique et dans toute installation temporaire ou semi-permanente.

Pour un choix fiable, il faut contrôler :

• la CMU nécessaire selon la charge réelle à suspendre ;
• la largeur réelle de l’aile de poutrelle ;
• la compatibilité du profil acier : IPE, IPN, HEA, HEB ou profil équivalent compatible ;
• l’état de la semelle : absence de déformation, choc, corrosion excessive ou surépaisseur gênante ;
• la capacité de la structure porteuse à reprendre l’effort appliqué ;
• la direction de traction sous la griffe ;
• la compatibilité avec le palan, moteur, crochet, manille ou accessoire suspendu ;
• le bon serrage de la griffe sur la poutrelle ;
• le verrouillage du réglage avant utilisation ;
• l’absence de fissure, déformation, usure ou trace de surcharge sur la griffe.

Caractéristiques techniques

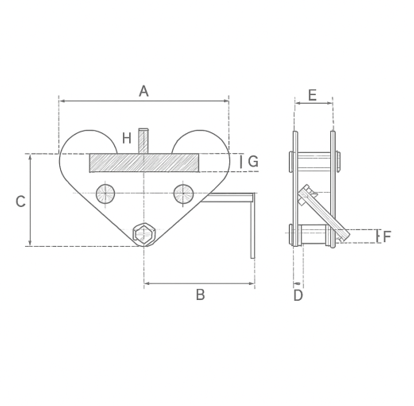

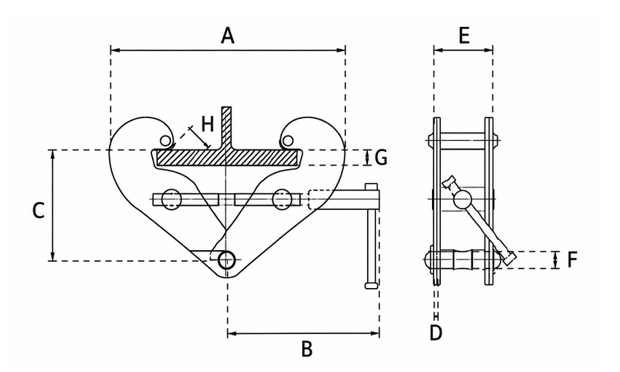

Les dimensions sont données à titre indicatif selon la version sélectionnée. Avant commande ou installation, vérifier la CMU, l’ouverture nécessaire, la largeur réelle de poutrelle, l’épaisseur de semelle, l’état du profil acier, la capacité de la structure porteuse et la configuration complète de suspension.

Données matière, conception et conformité

• Famille : griffe à poutrelle noire pour point de suspension sur profil acier.
• Utilisation : accroche temporaire ou technique sur poutrelle compatible.
• Capacités disponibles : 1 tonne, 2 tonnes, 3 tonnes et 5 tonnes.
• Ouvertures disponibles : 75 à 230 mm, 80 à 320 mm ou 90 à 320 mm selon version.
• Profils compatibles : IPE, IPN, HEA, HEB ou profils acier équivalents compatibles.
• Finition : noire, adaptée aux environnements scéniques et aux installations discrètes.
• Réglage : serrage sur aile de poutrelle.
• Sécurité : verrouillage du réglage avant mise en charge.
• Utilisation : suspension de palan, moteur, élingue, manille, crochet ou accessoire compatible.
• Normes indiquées : EN 12100, EN 13155.
• Coefficient de sécurité indiqué : 4.

Avantages concrets sur le terrain

• Accroche discrète en hauteur : la finition noire limite la visibilité de l’accessoire dans les installations scéniques, les grils techniques, les structures sombres et les environnements blackout.
• Point de suspension réglable : la griffe permet de créer un point d’accrochage sur poutrelle acier compatible, sans perçage ni modification de la structure.
• Gamme adaptée aux besoins courants : versions 1T, 2T, 3T et 5T pour couvrir les principales configurations de suspension scénique, maintenance et rigging.
• Compatibilité avec les montages professionnels : utilisation possible avec palans, moteurs de levage, manilles, crochets ou élingues compatibles, dans le respect des capacités de chaque élément.
• Installation contrôlable : le réglage sur poutrelle permet de vérifier visuellement le positionnement, le serrage et l’alignement avant mise en charge.
• Solution polyvalente : adaptée aux théâtres, plateaux TV, scènes, salles de spectacle, structures événementielles et zones techniques nécessitant un point d’accroche sobre et robuste.

Domaines d’utilisation

La griffe à poutrelle noire s’utilise lorsqu’un point de suspension doit être créé sur une poutrelle acier compatible, dans un environnement où la discrétion visuelle de l’accessoire est importante. Elle convient particulièrement aux installations techniques visibles du public, aux structures scéniques sombres et aux zones de travail où les accessoires galvanisés ou métalliques seraient trop visibles sous éclairage.

• théâtres, opéras, salles de spectacle et plateaux scéniques ;
• concerts, événements, festivals et installations temporaires ;
• plateaux TV, studios, régies techniques et espaces de tournage ;
• grils techniques, charpentes métalliques et structures acier compatibles ;
• suspension de palans, moteurs ou accessoires de levage compatibles ;
• accroche discrète d’équipements techniques en environnement blackout ;
• maintenance, montage et démontage de structures scéniques ;
• installations nécessitant une finition noire cohérente avec le reste du matériel de rigging.

Conformité, sécurité et limites d’utilisation

La griffe à poutrelle noire est un accessoire de levage. Elle doit être utilisée par du personnel formé, sur une poutre acier compatible, correctement dimensionnée et en bon état. La finition noire répond à une contrainte de discrétion visuelle ; elle ne modifie pas les règles de sécurité applicables au levage et à la suspension de charge.

• Respecter impérativement la CMU de la version sélectionnée.
• Vérifier que la poutrelle support peut reprendre la charge appliquée.
• Contrôler la largeur d’aile de poutrelle par rapport à l’ouverture de la griffe.
• Ne pas installer sur une poutre fissurée, déformée, corrodée ou non validée pour l’effort prévu.
• Serrer correctement la griffe avant toute mise en charge.
• Vérifier le verrouillage du réglage après positionnement.
• Appliquer l’effort dans l’axe prévu, sans traction latérale excessive.
• Ne pas utiliser la griffe comme point d’ancrage pour une charge dynamique non maîtrisée.
• Ne jamais dépasser la CMU de la griffe, du palan, du moteur, de l’élingue ou de la structure support.
• Ne jamais modifier, percer, meuler, souder ou repeindre une zone fonctionnelle de la griffe.
• Contrôler les mâchoires, la vis, les axes, les filetages, la zone de contact et le corps de griffe avant utilisation.
• Mettre hors service toute griffe présentant une déformation, une fissure, un filetage abîmé, un choc ou une trace de surcharge.

Dans le spectacle, la discrétion visuelle ne doit jamais passer avant la sécurité mécanique. Une griffe noire mal choisie, mal serrée ou montée sur une poutrelle non validée reste un montage dangereux, même si l’installation est propre visuellement.

Erreurs fréquentes à éviter

• Choisir la griffe uniquement parce qu’elle est noire, sans vérifier la CMU et l’ouverture de pince.
• Installer la griffe sur une poutrelle dont la capacité porteuse n’a pas été validée.
• Confondre discrétion scénique et validation technique du point d’accroche.
• Utiliser une version 1T, 2T, 3T ou 5T sans vérifier la charge réelle et les efforts appliqués.
• Créer un point de suspension sur une semelle trop épaisse, trop fine, endommagée ou incompatible.
• Oublier de contrôler le serrage et le verrouillage avant mise en charge.
• Appliquer une traction latérale ou un effort désaxé sous la griffe.
• Suspendre un palan, un moteur ou une charge dont la capacité ne correspond pas à l’ensemble du montage.
• Réutiliser une griffe ayant subi un choc, une surcharge ou une déformation sans contrôle.
• Considérer que la CMU de la griffe suffit à valider toute l’installation.

Pour compléter votre choix

FAQ

Cette griffe à poutrelle noire peut-elle recevoir un palan ou un moteur de levage ?

Oui, à condition que la CMU de la griffe, la capacité du palan ou du moteur, la résistance de la poutrelle et la configuration complète soient compatibles. La poutre support doit être vérifiée avant toute suspension de charge.

La finition noire change-t-elle les règles d’utilisation ?

Non. La finition noire apporte une discrétion visuelle adaptée au spectacle, aux plateaux TV et aux environnements blackout. Les règles de levage restent les mêmes : contrôle de la CMU, de la poutrelle, du serrage, de l’axe d’effort et de l’ensemble du montage.

Comment choisir entre les versions 1T, 2T, 3T et 5T ?

Il faut partir de la charge réelle à suspendre, de la capacité de la structure support, de l’équipement utilisé et des contraintes du montage. La version choisie doit couvrir le besoin en CMU, mais aussi être compatible avec la largeur d’aile de poutrelle.

Commander une griffe à poutrelle noire

Cette griffe à poutrelle noire est destinée aux professionnels du spectacle, du rigging, de l’événementiel et de la maintenance technique qui recherchent un point d’accrochage réglable, robuste et discret sur poutrelle acier compatible. Sélectionnez la CMU adaptée, contrôlez l’ouverture nécessaire, vérifiez la structure support et composez votre montage avec des accessoires compatibles. Pour une configuration spécifique, Corderie Weiss peut vous orienter vers la solution la plus adaptée à votre installation.
